Principi fondamentali dei sistemi di valvole e tubazioni industriali
La fluidodinamica e la gestione della pressione costituiscono la spina dorsale assoluta di qualsiasi operazione commerciale o industriale che coinvolga il trasporto di liquidi, gas o liquami. Fondamentalmente, il movimento efficiente dei fluidi attraverso una struttura si basa su una profonda comprensione del comportamento dei fluidi, inclusi i profili di velocità, le perdite di carico per attrito e gli spostamenti dinamici della pressione. La gestione di questi elementi previene lo stress strutturale, riduce al minimo il consumo di energia ed elimina guasti catastrofici del sistema.
All'interno di questi layout complessi, il dimensionamento dei tubi e la selezione dei materiali determinano l'integrità strutturale dell'intera risorsa. Un tubo di dimensioni errate può portare a velocità di flusso eccessive, innescando una grave erosione-corrosione o, al contrario, causare un flusso lento che porta alla sedimentazione e al blocco del particolato. Allo stesso tempo, la resilienza strutturale garantisce che la rete possa resistere alle fluttuazioni della pressione interna e ai carichi ambientali esterni per decenni di servizio continuo.
Per raggiungere questo obiettivo, alte prestazioni Sistemi di valvole e tubazioni industriali devono collaborare senza soluzione di continuità. Mentre tubi e raccordi forniscono i percorsi fisici, le valvole industriali agiscono come centri di controllo dinamico, regolando, isolando o reindirizzando il flusso. Produttori con decenni di esperienza specializzata, come ad esempio Ningbo Baodi valvola di plastica Co., Ltd. , comprendiamo che la sinergia tra tubazioni termoplastiche durevoli e valvole progettate con precisione è ciò che garantisce il trasporto sicuro e continuo di sostanze chimiche aggressive, acqua pura e fanghi nei moderni impianti industriali.
Confronto dei parametri chiave: sistemi di tubazioni in metallo e termoplastici
Per assistere ingegneri e gestori di impianti nella scelta della base ottimale per la loro infrastruttura, i seguenti parametri confrontano le opzioni metalliche convenzionali con i materiali termoplastici industriali avanzati (come CPVC e PVC) introdotti da leader del settore come Ningbo Baodi valvola di plastica Co., Ltd. :
| Parametro di prestazione | Sistemi termoplastici (ad es. CPVC/PVC) | Sistemi metallici (ad esempio, acciaio al carbonio/inossidabile) |
| Resistenza alla corrosione | Eccezionale resistenza agli acidi aggressivi, alcali e sali chimici senza richiedere rivestimenti o rivestimenti. | Soggetto a ossidazione, vaiolatura e degradazione chimica a meno che non vengano utilizzati gradi altolegati (ad esempio 316L). |
| Rugosità superficiale interna (e) | Pareti interne estremamente lisce (0,0015 mm), con conseguenti perdite per attrito inferiori e incrostazioni minime. | Maggiore levigatezza iniziale che si degrada nel tempo a causa di incrostazioni, tubercolosi e corrosione. |
| Rapporto peso-resistenza | Leggero; riduce significativamente i requisiti di supporto strutturale e abbassa i costi di manodopera di installazione. | Pesante; richiede robuste attrezzature strutturali, ganci per carichi pesanti e attrezzature di sollevamento specializzate. |
| Conducibilità termica | Bassa conduttività termica; agisce come un isolante termico intrinseco, riducendo la necessità di isolamento secondario del tubo. | Elevata conduttività termica; trasferisce rapidamente il calore da o verso l'ambiente circostante, richiedendo isolamento. |
| Temperatura operativa massima | Tipicamente varia da 95 gradi C a 100 gradi C a seconda del composto termoplastico specifico (ad esempio CPVC). | Può resistere a temperature estremamente elevate, spesso superiori a 400 gradi C fino a 600 gradi C nelle configurazioni in lega. |
| Installazione e unione | Cementazione con solvente, fusione di incavi o fusione di testa veloce e affidabile, eliminando permessi di lavoro a caldo e saldature. | Richiede saldatori esperti, test non distruttivi a raggi X (NDT) e rigide precauzioni di sicurezza antincendio (lavori a caldo). |
Ripartizione dei componenti essenziali: valvole, tubi e raccordi
Una rete di fluidi industriali è forte quanto lo sono i suoi singoli componenti. Il raggiungimento dell'affidabilità operativa a lungo termine richiede un'attenta selezione dei materiali delle tubazioni, delle categorie di valvole e dei connettori strutturali in grado di resistere a specifiche esigenze chimiche e meccaniche. Leader nell'innovazione termoplastica, come Ningbo Baodi valvola di plastica Co., Ltd. , hanno dedicato decenni allo sviluppo di questi componenti, passando dalle fabbriche chimiche di base alla definizione di standard nazionali per le valvole in plastica.
Materiali e standard delle tubazioni
La scelta del materiale giusto per le tubazioni determina la capacità di un sistema di resistere al degrado ambientale e allo stress termico. I materiali primari utilizzati nelle infrastrutture moderne includono:
CPVC (Cloruro di polivinile clorurato): Pioniere per applicazioni di livello industriale da parte di aziende come Ningbo Baodi valvola di plastica Co., Ltd. nel 2006, il CPVC offre un'eccezionale resistenza agli acidi aggressivi, alle basi e ai prodotti chimici industriali a temperature elevate rispetto al PVC standard.

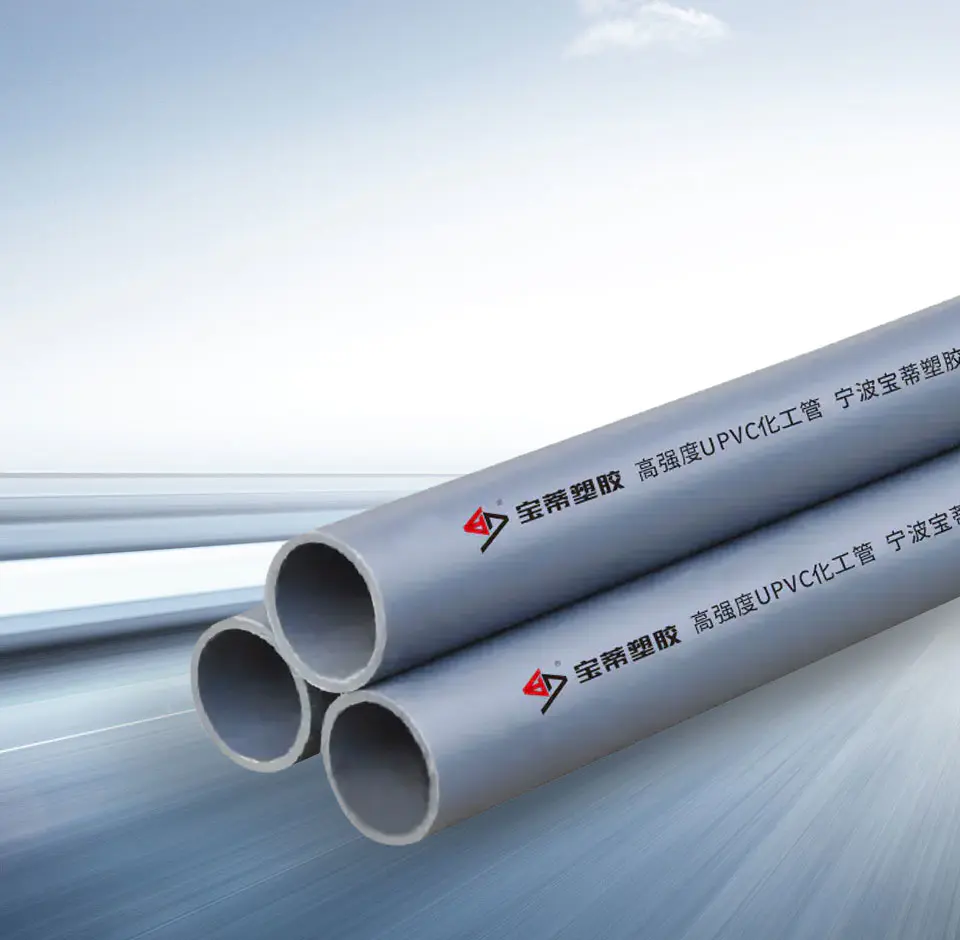

PVC (cloruro di polivinile): Lo standard industriale per il trattamento generale dell'acqua, l'irrigazione e il trattamento chimico a bassa temperatura grazie alla sua rigidità e al suo rapporto costo-efficacia.
Acciaio al carbonio e acciaio inossidabile (opzioni in lega): Alternative metalliche tradizionali utilizzate per applicazioni con vapore ad alta temperatura e altissima pressione o idrocarburi pesanti, sebbene richiedano un monitoraggio approfondito della corrosione.

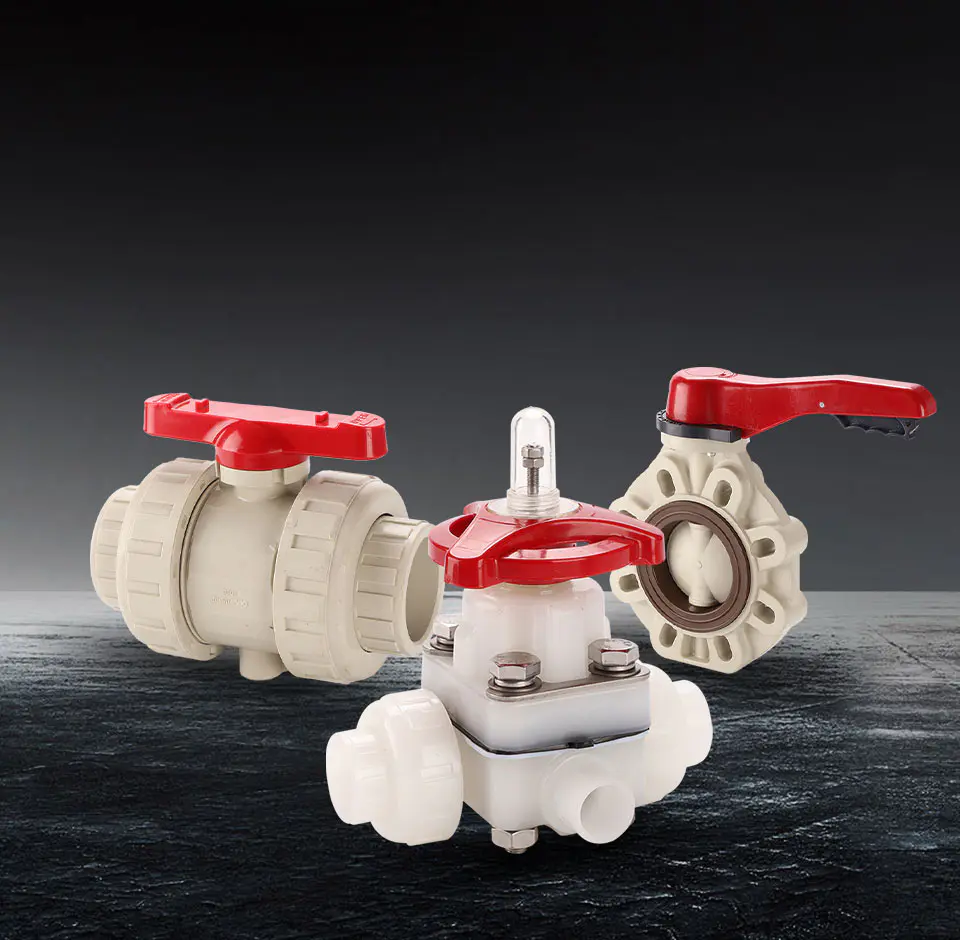

Categorie di valvole primarie
Le valvole determinano il modo in cui il fluido si muove, si ferma o cambia direzione all'interno della rete. La scelta della categoria di valvola corretta dipende dai requisiti operativi:
Valvole a saracinesca e a globo: Progettato principalmente per un isolamento completo o una regolazione precisa del flusso. Le valvole a globo eccellono nella regolazione della portata attraverso un otturatore a movimento lineare, mentre le valvole a saracinesca forniscono un percorso libero e senza ostacoli quando sono completamente aperte.
Valvole a sfera e a farfalla: I cavalli di battaglia dello spegnimento rapido e del controllo modulare. In particolare, Ningbo Baodi valvola di plastica Co., Ltd. ha inventato la valvola a sfera flangiata in un unico pezzo nel 1992, un design strutturale rivoluzionario che da allora è diventato il prodotto con valvola in plastica più utilizzato nelle industrie legate al settore chimico. Le valvole a farfalla offrono un ingombro compatto per la regolazione di flussi di volume elevato.
Valvole di ritegno: Componenti critici di sicurezza che prevengono automaticamente pericolosi riflussi, proteggendo le pompe e le apparecchiature a monte da shock idraulici e contaminazione.
Raccordi e connettori
I raccordi creano la geometria fisica e fissano le giunzioni della griglia delle tubazioni. Questa categoria include flange, gomiti, raccordi a T e guarnizioni specializzate . I connettori di alta qualità garantiscono transizioni senza perdite tra diversi diametri di tubo e cambi di direzione, mantenendo un'integrità di pressione uniforme nell'intera struttura.
Confronto dei parametri chiave: tipi di valvole industriali e prestazioni
Per guidare gli ingegneri nella scelta del meccanismo di controllo ottimale per il loro layout, il seguente confronto dei parametri evidenzia le caratteristiche operative distinte delle valvole industriali primarie:
| Tipo di valvola | Funzione primaria | Caratteristiche del flusso | Velocità operativa | Applicazioni industriali tipiche |
| Valvola a sfera (ad es. Baodi monopezzo flangiato) | Isolamento on/off e spegnimento rapido | Caduta di pressione minima quando è completamente aperta; disponibili opzioni a passaggio totale. | Estremamente veloce (quarto di giro di 90 gradi) | Linee di lavorazione chimica, trattamento delle acque, isolamento generale dei fluidi |
| Valvola a farfalla | Regolazione del flusso e intercettazione nei grandi diametri | Caduta di pressione moderata dovuta al disco che risiede nel percorso del flusso. | Veloce (quarto di giro di 90 gradi) | Sistemi HVAC, distribuzione idrica su larga scala, liquami a bassa pressione |
| Valvola a globo | Regolazione di precisione e controllo del flusso | Elevata caduta di pressione dovuta al tortuoso percorso interno del fluido. | Lento (movimento lineare multigiro) | Limitazione del vapore, sistemi di raffreddamento dell'acqua, dosaggio di prodotti chimici fini |
| Valvola a saracinesca | Isolamento completo (solo On/Off; non per la limitazione) | Caduta di pressione trascurabile; Diametro interno del tubo corrispondente a gioco completo. | Lento (movimento lineare multigiro) | Isolamento della tubazione principale in cui la restrizione del flusso deve essere pari a zero |
| Valvola di ritegno | Prevenzione automatica del riflusso | Varia in base al design (oscillazione, sollevamento o wafer); dipende dalla pressione di cracking. | Automatico (azionato dalla pressione) | Linee di scarico della pompa, sistemi di alimentazione chimica per prevenire la contaminazione incrociata |
Progettazione ingegneristica e integrazione operativa
Progettare ad alte prestazioni Sistemi di valvole e tubazioni industriali richiede una meticolosa modellazione matematica e pianificazione del layout. Oltre a scegliere i materiali giusti, gli ingegneri devono calcolare parametri idraulici complessi per garantire che il trasporto dei fluidi rimanga stabile, efficiente dal punto di vista energetico e strutturalmente solido sotto carichi operativi variabili.
Calcoli Idraulici e Dinamica Termica
L'ingegneria di precisione inizia con calcoli rigorosi di perdite di carico, portate volumetriche e limiti di dilatazione termica.
Caduta di pressione e portate: Gli ingegneri utilizzano l'equazione di Darcy-Weisbach insieme al fattore di attrito di Moody per calcolare le perdite di carico per attrito su tubi, raccordi e valvole. Ridurre al minimo queste perdite di carico è essenziale per ridurre il consumo energetico della pompa.
Espansione e contrazione termica: I materiali termoplastici come CPVC e PVC presentano coefficienti di dilatazione termica più elevati rispetto ai metalli. Gli ingegneri devono integrare circuiti di espansione strategici, offset e giunti flessibili per assorbire le variazioni dimensionali causate dagli sbalzi di temperatura durante i cicli operativi.
Strategie di layout del sistema e ottimizzazione dei flussi
Un layout ben progettato mitiga attivamente lo stress meccanico e i fenomeni di flusso distruttivi. Le principali strategie di progettazione includono:
Minimizzare la turbolenza e l'erosione: Evitare bruschi cambiamenti di direzione e riduzioni sovradimensionate previene zone localizzate ad alta velocità che causano un assottigliamento accelerato delle pareti o un'usura abrasiva, in particolare nel trasporto dei liquami.
Mitigare il colpo d'ariete: L’attivazione rapida della valvola può generare onde d’urto di pressione catastrofiche. L'implementazione di attuatori a chiusura lenta o ammortizzatori idraulici protegge l'integrità strutturale della rete. In qualità di produttore leader titolare di licenze nazionali per la produzione di componenti per tubazioni in pressione per attrezzature speciali, Ningbo Baodi valvola di plastica Co., Ltd. sottolinea che una corretta pianificazione del layout abbinata a robusti componenti termoplastici prolunga drasticamente la durata di servizio della struttura.

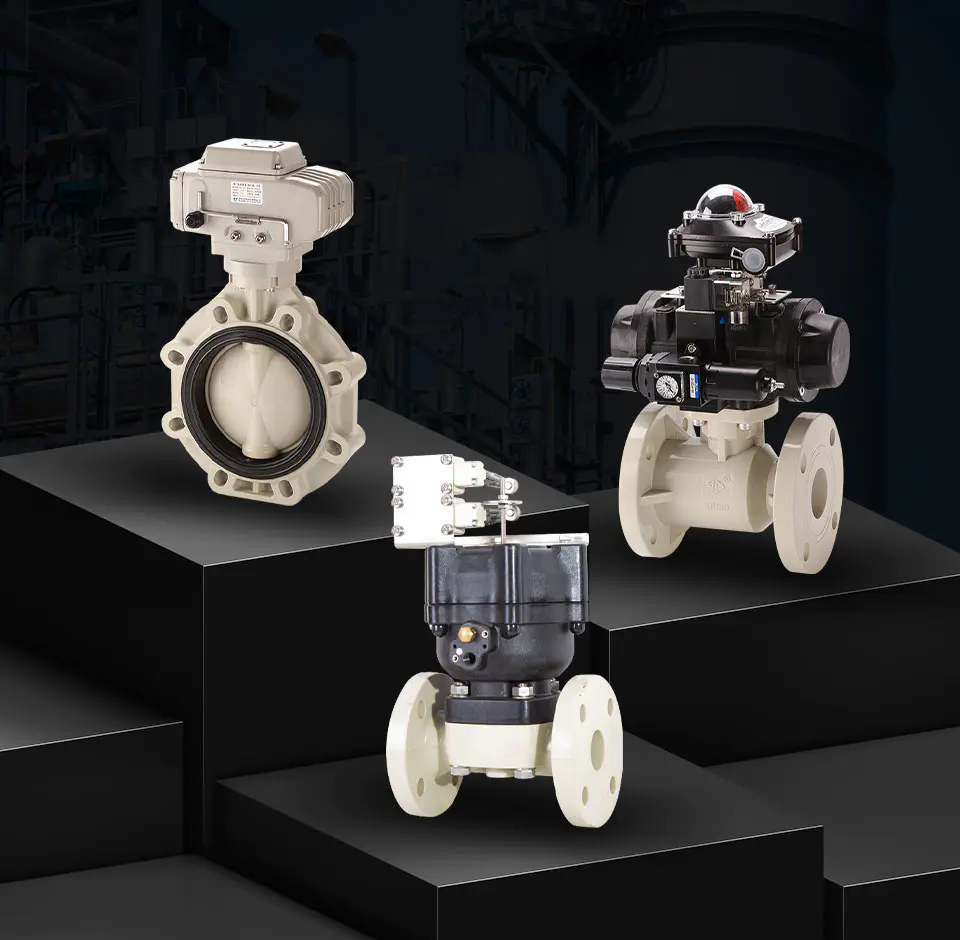

Integrazione di automazione e monitoraggio intelligente
Le moderne strutture industriali richiedono sempre più visibilità dei dati in tempo reale e funzionalità di controllo remoto. L'integrazione di attuatori elettrici o pneumatici automatizzati con valvole industriali trasforma le reti manuali in sistemi intelligenti e reattivi.
Le strutture avanzate utilizzano sensori di feedback della posizione, posizionatori intelligenti e dispositivi di monitoraggio abilitati all'IoT integrati direttamente con i gruppi valvola. Questo livello di controllo di precisione consente agli operatori dell'impianto di monitorare le portate, rilevare tempestivamente le microperdite e ottimizzare i cicli di dosaggio dei prodotti chimici da remoto, garantendo la massima sicurezza e tempi di attività operativa.
Confronto dei parametri chiave: fattori di progettazione ingegneristica per le reti di tubazioni
Per assistere i progettisti di sistemi nella valutazione delle variabili idrauliche e meccaniche, la tabella seguente mette a confronto i parametri chiave di progettazione ingegneristica tra diversi sistemi di materiali e approcci operativi:
| Parametro di ingegneria | Tubazioni termoplastiche (CPVC / PVC) | Tubazioni metalliche (carbonio/acciaio inossidabile) | Strategia di impatto e mitigazione della progettazione |
| Coefficiente di dilatazione termica | Alto (circa 6,0 x 10^-5 / gradi C) | Basso (circa 1,2 x 10^-5 / gradi C) | Richiede un calcolo accurato dei circuiti termici e della spaziatura flessibile dei supporti per la plastica. |
| Fattore di attrito (f) / Levigatura interna | Attrito molto basso; mantiene la levigatezza (e = 0,0015 mm) indefinitamente. | Da moderato ad alto; l'attrito aumenta nel tempo a causa delle incrostazioni interne e della corrosione. | Il risultato è una riduzione dei costi energetici di pompaggio a lungo termine per le reti termoplastiche lisce. |
| Limite di velocità del flusso consentito | Solitamente limitato a 1,5 m/s - 2,5 m/s per acqua/liquidi per prevenire l'usura da sovratensione. | Può gestire velocità più elevate (>3,0 m/s) a seconda dei limiti di erosione della lega. | Determina il corretto dimensionamento del diametro del tubo per evitare erosione-corrosione prematura. |
| Compatibilità di attuazione | Accetta facilmente attuatori pneumatici o elettrici leggeri tramite cuscinetti di montaggio specializzati. | Richiede staffe di montaggio per carichi pesanti e robuste strutture di supporto strutturale. | Semplifica l'integrazione di sistemi di controllo automatizzato e di monitoraggio intelligente. |
Considerazioni chiave per la scelta dei materiali e dei componenti giusti
Selezione dei componenti appropriati per Sistemi di valvole e tubazioni industriali è un compito ingegneristico critico che ha un impatto diretto sulla sicurezza dell'impianto, sulla conformità ambientale e sui costi operativi a lungo termine. Poiché ogni ambiente industriale presenta una combinazione unica di stress chimici, termici e meccanici, i decisori devono valutare molteplici variabili operative prima di finalizzare una specifica.
Caratteristiche del fluido e compatibilità chimica
La natura chimica dei mezzi convogliati è spesso il principale fattore decisivo nella scelta del materiale. Gli ingegneri devono analizzare attentamente:
Corrosività e acidità: Acidi altamente corrosivi, basi forti e sali chimici aggressivi degraderanno rapidamente i metalli standard a meno che non vengano specificate costose opzioni altolegate. Per questo motivo, molti impianti di lavorazione chimica si rivolgono ai materiali termoplastici avanzati. Ningbo Baodi valvola di plastica Co., Ltd. ha trascorso oltre quattro decenni a padroneggiare questo settore, offrendo ampi portafogli di soluzioni CPVC e PVC progettate specificamente per resistere ad ambienti chimici aggressivi senza richiedere costosi rivestimenti protettivi o rivestimenti interni.
Viscosità, tossicità e abrasività: I fluidi viscosi richiedono diametri di tubi più grandi e configurazioni di pompe specializzate, mentre i fluidi tossici richiedono tecnologie di valvole a perdita zero, come valvole a diaframma specializzate o valvole a sfera a tolleranza stretta, per proteggere il personale e l'ambiente. I fanghi abrasivi richiedono componenti interni di rivestimento resistenti all'usura per prevenire l'erosione prematura.
Parametri operativi: valori nominali di pressione e temperatura
Ogni rete di tubazioni opera sotto specifici limiti termodinamici che determinano la classificazione dei componenti:
Soglie di temperatura: Mentre i sistemi metallici sopportano intervalli termici estremi, i materiali termoplastici industriali come il CPVC sono progettati da Ningbo Baodi valvola di plastica Co., Ltd. gestisce in modo sicuro temperature di esercizio fino a 95 °C fino a 100 °C, coprendo la stragrande maggioranza delle applicazioni di trasferimento di prodotti chimici, trattamento delle acque e rifiuti industriali.
Valutazioni di pressione: I componenti devono essere dimensionati per gestire sia le pressioni di esercizio nominali che i potenziali picchi di pressione (sovratensioni). L'utilizzo di componenti certificati, come quelli supportati da licenze nazionali di produzione di componenti per tubazioni in pressione per attrezzature speciali, garantisce che i tubi e le valvole selezionati non si rompano sotto stress.
Conformità ai codici e agli standard normativi internazionali
L'adesione a standard globali riconosciuti garantisce intercambiabilità, sicurezza e conformità legale. I produttori rispettabili mantengono rigorosi quadri di gestione della qualità. Per esempio, Ningbo Baodi valvola di plastica Co., Ltd. detiene le certificazioni di sistema ISO 9001, ISO 14001 e ISO 45001, che riflettono l'eccellenza nella gestione della qualità, nella tutela dell'ambiente e nella salute e sicurezza sul lavoro. Inoltre, in qualità di impresa nazionale high-tech e principale redattore di numerosi standard nazionali e del settore chimico per le valvole in plastica, l'azienda garantisce che i suoi prodotti siano conformi a rigorosi parametri di riferimento del settore come i codici ASME, API, ANSI e ISO.
Confronto dei parametri chiave: criteri di selezione per tubazioni industriali e materiali per valvole
Per aiutare gli ingegneri a valutare le opzioni dei materiali rispetto a parametri operativi specifici, la tabella seguente mette a confronto i fattori chiave di selezione per le soluzioni termoplastiche rispetto a quelle metalliche:
| Criterio di selezione | Soluzioni termoplastiche (ad esempio CPVC/PVC di Baodi) | Soluzioni metalliche (acciaio al carbonio/acciaio inossidabile) | Implicazioni ingegneristiche chiave |
| Resistenza chimica (acidi/alcali) | Eccezionale; completamente inerte alla maggior parte degli acidi minerali, degli alcali e delle soluzioni saline. | Suscettibile alla vaiolatura, alla tensocorrosione e all'ossidazione generale nel tempo. | I materiali termoplastici eliminano la necessità di costosi inibitori della corrosione o rivestimenti interni in gomma. |
| Purezza e contaminazione dei fluidi | L'interno ultra liscio previene la crescita microbica ed elimina la lisciviazione di ioni metallici. | Può rilasciare ioni metallici in tracce nel flusso del fluido; soggetto a incrostazioni interne e scaglie di ruggine. | Essenziale per il trattamento dell'acqua ad elevata purezza, la produzione di semiconduttori e il dosaggio di prodotti chimici. |
| Certificazione e conformità | Governato da standard rigorosi (ISO 9001, 14001, 45001, licenze nazionali per tubazioni in pressione). | Regolamentato dai codici per recipienti a pressione e tubazioni ASME, ASTM e API. | Garantisce la conformità legale, la verifica della sicurezza e la tracciabilità dei progetti industriali. |
| Costo totale del ciclo di vita | Costo iniziale del materiale e di installazione inferiore; manutenzione minima grazie alla corrosione zero. | Costo materiale iniziale più elevato; la manutenzione continua richiede verniciatura, rivestimento e test NDT. | Riduce significativamente il costo totale di proprietà (TCO) negli ambienti di lavorazione chimica. |
Manutenzione, risoluzione dei problemi e ottimizzazione del ciclo di vita
Anche i più robusti Sistemi di valvole e tubazioni industriali richiedono cure proattive per garantire un funzionamento continuo e senza problemi per decenni. Lo sviluppo di una strategia di manutenzione strutturata riduce al minimo i tempi di inattività non pianificati, previene perdite pericolose e ottimizza il costo totale di proprietà (TCO) per gli impianti industriali.
Routine di manutenzione preventiva
Un programma di manutenzione proattivo sposta le operazioni dell'impianto lontano dalle riparazioni reattive. Le principali misure preventive includono:
Ispezioni regolari e test funzionali: Controlli visivi programmati per usura esterna, allineamento strutturale e tempi di risposta dell'attuatore. Il test delle valvole su tutta la corsa previene il grippaggio dello stelo e l'incollaggio della sede.
Lubrificazione e cura dell'imballaggio: Applicazione di lubrificanti approvati alle filettature degli steli delle valvole, ai riduttori e ai collegamenti degli attuatori. Per le valvole multigiro, il controllo e il serraggio periodici dei premistoppa prevengono emissioni fuggitive e perdite dallo stelo.
Monitoraggio operativo: Monitoraggio dei differenziali di pressione tra valvole e sezioni di tubazione per rilevare i primi segni di incrostazioni interne, intasamenti o degrado dei componenti.
Risoluzione dei problemi relativi alle modalità di errore comuni
L'identificazione e la risoluzione rapida delle anomalie operative evita che problemi minori si trasformino in gravi guasti del sistema:
Perdita del sedile: Spesso causato da detriti di particolato intrappolati, usura chimica o guarnizioni interne usurate. Lo smontaggio della valvola per ispezionare e sostituire gli O-ring o gli elementi della sede solitamente ripristina la tenuta ermetica.
Corrosione e legame dello stelo: Si verifica frequentemente in ambienti chimici aggressivi o quando vengono utilizzati materiali metallici non corretti. Utilizzando materiali termoplastici industriali di alta qualità, come i portafogli di valvole specializzate progettati da Ningbo Baodi valvola di plastica Co., Ltd. , elimina intrinsecamente la corrosione dello stelo metallico nelle linee di fluidi corrosivi.
Cavitazione e danni da velocità: Si manifesta come vaiolatura o un rumore distinto simile a quello della ghiaia che scorre attraverso il tubo. La regolazione delle pressioni di esercizio, la modifica degli intervalli di strozzamento o l'aggiornamento a componenti di controllo del flusso resistenti all'erosione risolvono questo problema.
Analisi costi-benefici: riparazioni programmate e retrofit completi di componenti
Quando i componenti si avvicinano alla fine della loro vita utile, i gestori dell'impianto devono valutare l'aspetto economico delle riparazioni mirate rispetto al retrofit completo del sistema:
Revisioni mirate dei componenti: La sostituzione di singole parti interne, come sedi delle sfere, guarnizioni dello stelo o gruppi di attuatori, è economicamente vantaggiosa e riduce al minimo le interruzioni operative, a condizione che l'integrità strutturale del corpo principale rimanga sana.
Retrofit completi di componenti: La sostituzione di interi gruppi di valvole o sezioni di tubazioni diventa più economica quando i guasti ricorrenti derivano da una progettazione obsoleta, dalla modifica delle concentrazioni chimiche o dal superamento delle soglie di pressione originali. Collaborare con produttori certificati come Ningbo Baodi valvola di plastica Co., Ltd. garantisce che i sistemi termoplastici retrofittati offrano affidabilità a lungo termine e completa conformità normativa.
Confronto dei parametri chiave: manutenzione preventiva e strategie di manutenzione correttiva
Per assistere i supervisori della manutenzione nell'ottimizzazione dei tempi di attività della struttura, la tabella seguente mette a confronto gli approcci di manutenzione proattivi e reattivi all'interno delle reti di tubazioni industriali:
| Parametro di manutenzione | Manutenzione preventiva (PM) | Manutenzione correttiva/reattiva (Run-to-Failure) | Impatto sulle operazioni della struttura |
| Gestione dei tempi di inattività | Pianificato durante i turnaround programmati degli impianti; altamente controllato. | Guasto improvviso e non pianificato del sistema che porta a arresti di emergenza. | La PM previene interruzioni catastrofiche della produzione e perdite di entrate. |
| Sicurezza e rischio ambientale | Estremamente basso; i potenziali vettori di perdita vengono individuati e risolti tempestivamente. | Elevato rischio di fuoriuscite di sostanze chimiche, emissioni fuggitive ed esposizione dei lavoratori. | L'assistenza proattiva protegge il personale e mantiene la conformità ambientale. |
| Costo finanziario a lungo termine | Spese operative prevedibili e preventivate; estende la durata di vita delle risorse. | Costi elevati dovuti all'approvvigionamento di componenti di emergenza, alla spedizione rapida e alle riparazioni. | Riduce significativamente il costo totale di proprietà (TCO) nel tempo. |
| Durata della vita dei componenti | Massimizzato attraverso la lubrificazione regolare, la sostituzione delle guarnizioni e la pulizia. | Accorciato a causa di guasti a cascata e funzionamento in condizioni di stress. | Garantisce prestazioni affidabili per decenni di funzionamento continuo dell'impianto. |
Domande frequenti (FAQ)
Q1: Come posso determinare la dimensione corretta per la mia rete di tubazioni industriali?
Risposta: Il dimensionamento dipende fortemente dalla portata volumetrica, dai limiti accettabili di caduta di pressione e dalla velocità del fluido. Gli ingegneri in genere utilizzano software e standard di dimensionamento forniti da ASME o dall'Hydraulic Institute per prevenire un'eccessiva perdita di attrito o l'erosione della tubazione.
Q2: Qual è la differenza tra una valvola a un quarto di giro e una valvola multigiro?
Risposta: Una valvola a un quarto di giro (come una valvola a sfera o a farfalla) richiede una rotazione di 90 gradi della maniglia o dell'attuatore per passare da completamente aperta a completamente chiusa, rendendola ideale per una chiusura rapida. Una valvola multigiro (come una valvola a saracinesca o a globo) richiede più rotazioni complete, che forniscono un controllo più preciso sulla regolazione del flusso e sulla strozzatura.
Q3: Con quale frequenza è necessario ispezionare o testare le valvole industriali?
Risposta: La frequenza delle ispezioni dipende dalla gravità dell'ambiente di servizio. Nelle applicazioni chimiche ad alta pressione o corrosive, le ispezioni visive e i test funzionali vengono spesso eseguiti trimestralmente o durante gli arresti programmati degli impianti, mentre le linee di servizio a basso rischio potrebbero richiedere solo controlli annuali.
Q4: Cosa causa il colpo d'ariete nelle tubazioni industriali e come può essere prevenuto?
Risposta: Il colpo d'ariete si verifica quando un fluido in movimento è costretto a fermarsi o a cambiare direzione improvvisamente (ad esempio una valvola che si chiude troppo rapidamente), creando un'onda d'urto ad alta pressione. Ciò può essere evitato installando attuatori a chiusura lenta, valvole di sicurezza o smorzatori meccanici.
