Cos'è una valvola manuale e dove viene utilizzata?

A Valvola manuale viene azionato direttamente a mano tramite una leva, un volantino, una manopola o un meccanismo ad ingranaggi. A differenza di una valvola attuata, non dipende dall'elettricità, dall'aria compressa o da una fonte di energia idraulica. Ciò lo rende una scelta pratica per i sistemi di tubazioni in cui il controllo locale, la semplicità di installazione e il funzionamento affidabile sono più importanti dell'automazione remota.

Lo scopo principale di una valvola manuale è avviare, arrestare, isolare, reindirizzare o controllare parzialmente il movimento di un fluido. Può essere installato agli ingressi e alle uscite delle apparecchiature, ai serbatoi di stoccaggio, alle condutture di diramazione, alle unità di filtraggio, ai sistemi di dosaggio o alle sezioni di manutenzione. Quando è necessario separare un tubo o un'apparecchiatura dal resto dell'impianto, la valvola consente all'operatore di interrompere il flusso in un punto specifico.

I prodotti con valvole manuali sono ampiamente utilizzati nel trattamento delle acque, nella lavorazione chimica, nei sistemi di circolazione industriale, nell'irrigazione agricola, nell'acquacoltura, nelle tubazioni di laboratorio e nella produzione di apparecchiature. Nei sistemi che trasportano liquidi corrosivi, i corpi valvola termoplastici vengono spesso selezionati perché possono fornire resistenza chimica senza i problemi di corrosione associati ad alcuni materiali metallici.

L'uso industriale delle valvole manuali in plastica si è sviluppato nel corso di diversi decenni. Ningbo Baodi Plastic Valve Co., Ltd. affonda le sue origini nel 1979 ed è stata tra le prime imprese cinesi coinvolte nella progettazione e produzione di valvole in plastica industriali. La sua partecipazione a lungo termine allo sviluppo dei prodotti e agli standard di settore riflette la più ampia transizione dei prodotti per valvole manuali da componenti di base per tubazioni ad apparecchiature di controllo del flusso progettate per applicazioni industriali esigenti.

La selezione di una valvola manuale adatta richiede molto più che la semplice corrispondenza della dimensione nominale del tubo. Il mezzo fluido, la pressione di esercizio, la temperatura, lo standard di connessione, il materiale di tenuta, l'ambiente di installazione e la funzione di controllo richiesta devono essere tutti confermati prima di finalizzare le specifiche della valvola.

Come fa una valvola manuale a controllare il flusso del fluido?

A Valvola manuale controlla il fluido trasferendo la forza della mano dell'operatore attraverso una maniglia, un volantino o un meccanismo a ingranaggi al componente di chiusura interno. Quando la parte operativa si muove, il passaggio di flusso disponibile all'interno della valvola cambia. La valvola può essere completamente aperta per consentire il passaggio del fluido, completamente chiusa per isolare la tubazione o posizionata tra questi due stati quando è necessaria una regolazione del flusso limitato.

Il movimento operativo rientra generalmente in due categorie. Una valvola manuale a un quarto di giro raggiunge la posizione aperta o chiusa attraverso una rotazione di circa 90 gradi, mentre un design multigiro richiede diverse rotazioni del volantino. L'operazione a un quarto di giro è solitamente più veloce, mentre l'operazione multigiro consente all'operatore di applicare la forza in modo più graduale. Il meccanismo appropriato dipende dalle dimensioni della valvola, dalla pressione del sistema, dalla velocità operativa richiesta e dalla coppia necessaria per spostare i componenti interni.

Un controllo affidabile del flusso dipende anche dalla precisione con cui le superfici di tenuta si allineano quando la valvola manuale è chiusa. Pressione irregolare, particelle solide, materiali di tenuta inadeguati o sollecitazioni eccessive sul tubo possono impedire la chiusura completa. Per questo motivo, le prestazioni delle valvole sono strettamente legate sia alla progettazione strutturale che alla precisione costruttiva.

Con un'esperienza nella produzione di valvole industriali in plastica risalente al 1979, Ningbo Baodi Plastic Valve Co., Ltd. ha sviluppato prodotti per la lavorazione chimica e altri ambienti di tubazioni esigenti. Il suo coinvolgimento nella stesura degli standard per le valvole a membrana in plastica, le valvole a sfera in plastica e le valvole di ritegno in plastica pone inoltre particolare enfasi sull'affidabilità operativa, sulle prestazioni di tenuta e sulla compatibilità dei materiali.

Una valvola manuale deve essere sempre utilizzata entro l'intervallo di pressione e temperatura specificato. Non utilizzare una forza eccessiva quando la maniglia o il volantino diventa difficile da spostare, poiché ciò potrebbe danneggiare il meccanismo di funzionamento o le parti di tenuta interne.

Gamma di prodotti con valvole manuali

Un completo Valvola manuale La gamma dovrebbe coprire diverse dimensioni di tubazioni, metodi di connessione, materiali e condizioni operative senza costringere gli utenti a fare affidamento su una struttura per ogni applicazione. A seconda del progetto del sistema, i prodotti disponibili possono includere valvole a membrana manuali, valvole a sfera manuali, valvole a tre vie, valvole flangiate, valvole con raccordo e valvole a farfalla ad azionamento manuale.

A livello di categoria primaria, questi prodotti sono meglio intesi come soluzioni diverse all'interno dello stesso sistema di controllo del flusso. La scelta finale dovrebbe basarsi sulla funzione di intercettazione richiesta, sulla direzione del flusso, sul diametro del tubo, sullo spazio di installazione, sulla pressione di esercizio e sulle caratteristiche del fluido. Le differenze strutturali dettagliate e le prestazioni specifiche del modello sono esaminate in modo più appropriato nelle pagine delle categorie di prodotto corrispondenti.

Ningbo Baodi Plastic Valve Co., Ltd. ha gradualmente ampliato la propria gamma di prodotti relativi alle valvole manuali insieme allo sviluppo di sistemi di tubazioni industriali in plastica. Dopo aver esteso la produzione ai tubi e ai raccordi industriali in plastica nel 2006, l'azienda ha stabilito una copertura più ampia per applicazioni complete di tubazioni, tra cui PVC, CPVC, PP e altre opzioni di materiali termoplastici.

Questa copertura di prodotti consente agli utenti di abbinare le valvole a tubi e raccordi compatibili all'interno dello stesso sistema. Riduce inoltre il rischio di dimensioni, standard di connessione o combinazioni di materiali non corrispondenti durante la pianificazione di lavorazioni chimiche, trattamento delle acque, circolazione industriale e condotte di fluidi corrosivi.

Fattori chiave nella scelta di una valvola manuale

Selezionando il diritto Valvola manuale inizia con le effettive condizioni operative del gasdotto. La dimensione nominale da sola non è sufficiente. Il mezzo, la pressione, la temperatura, lo scopo del controllo e la frequenza operativa influiscono tutti sull'affidabilità delle prestazioni della valvola nel tempo.

Mezzo fluido

Il primo passo è identificare cosa passerà attraverso la valvola. Acqua pulita, acque reflue, acidi, soluzioni alcaline, liquidi chimici, fanghi, acqua ad elevata purezza e aria compressa pongono esigenze diverse al corpo della valvola e ai componenti di tenuta.

Dovrebbero essere confermate le seguenti informazioni:

• Nome e composizione del fluido
• Concentrazione chimica
• Presenza di solidi sospesi
• Viscosità
• Corrosività
• Requisiti di pulizia

Per il servizio chimico, è necessario verificare la compatibilità di ogni componente a contatto con il fluido, non solo del corpo valvola. Sedi delle valvole, O-ring, diaframmi, guarnizioni e altre parti di tenuta possono reagire in modo diverso allo stesso fluido.

Ningbo Baodi Plastic Valve Co., Ltd. produce valvole industriali in plastica dal 1979 e fornisce prodotti per la lavorazione chimica e altri esigenti sistemi di controllo dei fluidi. Questa lunga storia di produzione è particolarmente rilevante laddove la selezione dei materiali e le prestazioni di tenuta stabili sono fondamentali.

Pressione di esercizio

La valvola manuale selezionata deve resistere sia alla normale pressione operativa che a variazioni temporanee di pressione.

I parametri importanti della pressione includono:

• Pressione di esercizio normale
• Pressione massima del sistema
• Fluttuazione della pressione di avvio
• Pressione di arresto della pompa
• Possibile colpo d'ariete
• Pressione di prova

Una valvola non dovrebbe essere selezionata solo in base alla sua pressione nominale a temperatura ambiente. Per le valvole termoplastiche, la pressione consentita può diminuire all'aumentare della temperatura del fluido.

Temperatura operativa

La temperatura influisce sulla resistenza del corpo, sull'elasticità della guarnizione, sulla resistenza chimica e sulla durata. Un materiale che funziona bene a temperatura ambiente può diventare più morbido, più fragile o meno resistente alla pressione a temperature elevate.

È necessario considerare sia la temperatura del fluido che la temperatura circostante, soprattutto per i sistemi esterni o le tubazioni esposte ad apparecchiature che producono calore.

Funzione di controllo richiesta

Lo scopo della valvola manuale dovrebbe essere chiaramente definito prima di scegliere un modello. I requisiti comuni includono:

• Isolamento completo della tubazione
• Avvio e arresto del flusso
• Deviare il mezzo
• Combinazione di due percorsi di flusso
• Regolazione del flusso limitata
• Controllo dell'ingresso o dell'uscita dell'apparecchiatura
• Isolamento per manutenzione

Una valvola progettata principalmente per l'intercettazione potrebbe non fornire un controllo stabile se mantenuta parzialmente aperta per lunghi periodi.

Frequenza operativa

Una valvola manuale azionata una volta al mese è soggetta a diverse condizioni di usura rispetto a una valvola aperta e chiusa più volte al giorno. Il funzionamento frequente aumenta l'importanza di una bassa coppia operativa, di guarnizioni durevoli e di un comodo accesso alla maniglia. Le valvole installate in spazi ristretti dovrebbero inoltre lasciare spazio sufficiente per il movimento completo del volantino o della leva.

Materialei del corpo della valvola manuale

Il materiale del corpo di a Valvola manuale influisce direttamente sulla resistenza chimica, sulla temperatura di esercizio, sulla capacità di pressione, sulla resistenza meccanica e sulla durata. La scelta corretta dipende dal mezzo e dalle condizioni operative piuttosto che solo dall'aspetto o dal prezzo.

PVC

Il PVC è ampiamente utilizzato nel trattamento delle acque, nel trasferimento di prodotti chimici, nell'irrigazione e nelle tubazioni industriali in generale. Offre una buona resistenza a molti acidi, alcali e soluzioni saline pur mantenendo la valvola leggera e facile da installare. La sua pressione consentita dovrebbe essere ridotta quando la temperatura operativa aumenta.

CPVC

Il CPVC viene comunemente selezionato quando la temperatura del sistema è superiore al normale intervallo di funzionamento del PVC. Fornisce inoltre resistenza a molti fluidi corrosivi. Nel 2006, Ningbo Baodi Plastic Valve Co., Ltd. si è espansa nel settore dei tubi e raccordi in plastica industriale ed è diventata uno dei primi produttori nazionali ad applicare CPVC nelle valvole per tubazioni di livello industriale.

PP

Il PP ha una buona resistenza a un'ampia gamma di sostanze acide e alcaline. È leggero e adatto a molti sistemi di lavorazione chimica, acque reflue e fluidi industriali. La sua idoneità dovrebbe comunque essere verificata rispetto alla concentrazione e alla temperatura effettive del mezzo.

PVDF

Il PVDF viene utilizzato in applicazioni chimiche e di elevata purezza più impegnative. Generalmente fornisce una maggiore resistenza chimica e migliori prestazioni termiche rispetto ai comuni materiali termoplastici, ma richiede anche un maggiore investimento in materiali.

Confronto generale dei materiali

La selezione dei materiali dovrebbe includere anche la sede della valvola, gli O-ring, la membrana e le guarnizioni. Un materiale del corpo compatibile da solo non garantisce che l'intera valvola manuale sia adatta al fluido.

Materiale della guarnizione e compatibilità chimica

I componenti di tenuta di a Valvola manuale sono importanti quanto il corpo della valvola. Anche quando il materiale del corpo è adatto a un fluido, la valvola potrebbe comunque presentare perdite o diventare difficile da azionare se la sede, gli O-ring, la membrana o la guarnizione non sono chimicamente compatibili.

I materiali di tenuta comuni includono EPDM, FKM, PTFE e NBR. Ogni materiale risponde in modo diverso agli acidi, agli alcali, agli oli, ai solventi, alla temperatura e all'esposizione a lungo termine.

Bisogna considerare anche la concentrazione chimica. Una guarnizione che funziona bene in una soluzione diluita può gonfiarsi, indurirsi o perdere resistenza in una forma più concentrata della stessa sostanza chimica. La temperatura può accelerare questi cambiamenti, soprattutto durante il servizio continuo.

In qualità di principale redattore di standard di settore per diverse categorie di valvole in plastica, Ningbo Baodi Plastic Valve Co., Ltd. colloca la corrispondenza dei materiali tra le considerazioni chiave nella progettazione e nelle specifiche delle valvole. Per applicazioni impegnative, prima di selezionare la configurazione di tenuta è necessario fornire il nome del fluido, la concentrazione, la temperatura operativa, la pressione e il tempo di contatto previsto.

Una valvola manuale dovrebbe quindi essere valutata come un insieme completo piuttosto che in base al solo materiale del corpo.

Opzioni di collegamento della valvola manuale

Il metodo di connessione di a Valvola manuale influisce sui tempi di installazione, sull'affidabilità della tenuta, sull'accesso per la manutenzione e sulla compatibilità con il sistema di tubazioni esistente. Prima di selezionare una connessione, è necessario verificare il materiale del tubo, la dimensione nominale, la pressione nominale, lo spazio di installazione e lo standard applicabile.

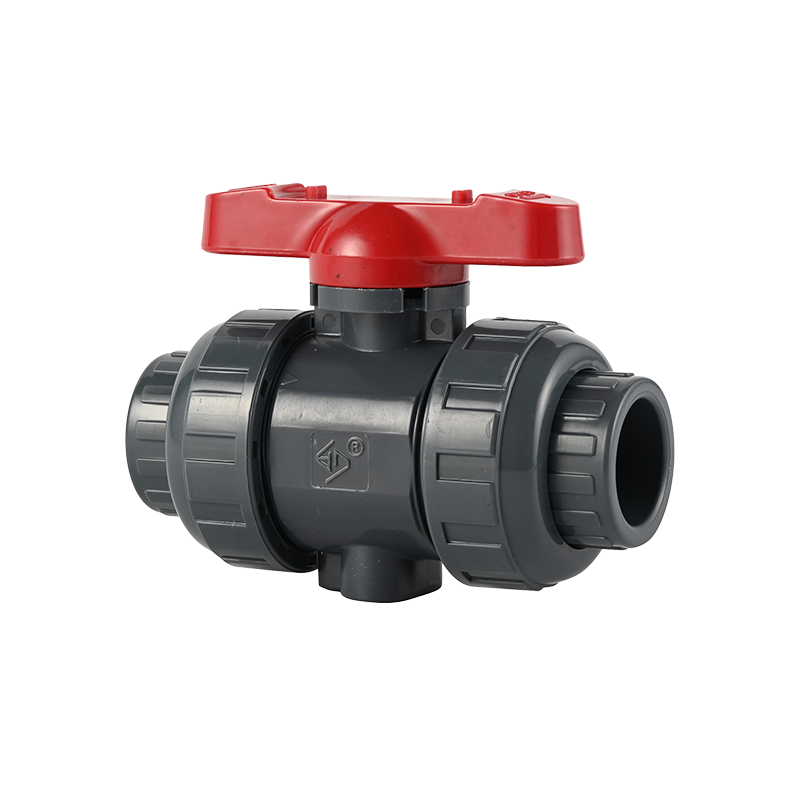

Collegamento sindacale

Un raccordo a bocchettone consente la rimozione del corpo valvola senza tagliare la tubazione. Ciò è utile quando possono essere necessarie ispezioni, pulizie o sostituzioni regolari delle guarnizioni. Durante l'installazione, il dado di raccordo deve essere serrato in modo uniforme e l'anello di tenuta deve rimanere correttamente in sede. Una forza eccessiva potrebbe deformare le filettature in plastica o danneggiare la guarnizione.

Connessione flangiata

I prodotti con valvole manuali flangiate sono comunemente utilizzati in tubazioni e sistemi più grandi che potrebbero richiedere ripetuti disassemblaggi. Il diametro della flangia, la disposizione dei fori, la classe di pressione e la superficie di tenuta devono corrispondere alla tubazione di collegamento.

I bulloni devono essere serrati gradualmente in sequenza diagonale. Un serraggio non uniforme può distorcere il corpo della valvola, comprimere la guarnizione in modo errato e causare perdite.

Connessione filettata

Le connessioni filettate sono compatte e convenienti per tubi di dimensioni più piccole. Tuttavia, lo standard della filettatura deve essere identificato prima dell'installazione. NPT, BSP e altre forme di filettatura differiscono per angolo, passo e metodo di tenuta e non devono essere forzate insieme.

Una quantità eccessiva di sigillante per filettature o un serraggio eccessivo potrebbero rompere la presa della valvola termoplastica o consentire l'ingresso del materiale sigillante nel passaggio del flusso.

Connessione con presa o saldatura a solvente

I collegamenti a presa sono ampiamente utilizzati con tubazioni in plastica industriale. L'estremità del tubo e la presa della valvola devono essere pulite, asciutte e adeguatamente preparate. L'adesivo deve essere applicato in una quantità controllata per evitare che entri nella cavità della valvola manuale.

Dopo che Ningbo Baodi Plastic Valve Co., Ltd. ha ampliato la propria linea di prodotti con tubi e raccordi in plastica industriale nel 2006, l'azienda è stata in grado di fornire una corrispondenza più coerente tra valvole, dimensioni dei tubi e componenti di connessione, compresi i sistemi di tubazioni CPVC di livello industriale.

Connessione wafer

Una connessione wafer installa la valvola tra due flange della tubazione. Il corretto centraggio è essenziale perché il disallineamento può interferire con il movimento della valvola e sottoporre il corpo a uno stress irregolare.

Linee guida per l'installazione manuale delle valvole

Una corretta installazione ha un effetto diretto sulle prestazioni di tenuta, sulla coppia operativa e sulla durata di a Valvola manuale . Prima dell'installazione, verificare che il modello della valvola, la dimensione nominale, la pressione nominale, il materiale del corpo, il materiale della guarnizione e lo standard di connessione corrispondano alle specifiche della tubazione.

L'interno del tubo deve essere pulito per rimuovere sabbia, residui di saldatura, trucioli di plastica, nastro sigillante e altri corpi estranei. Anche le particelle più piccole possono rimanere intrappolate sulla superficie di tenuta e impedire la chiusura completa della valvola manuale. La valvola deve essere inoltre controllata per eventuali danni dovuti al trasporto, componenti allentati o guarnizioni spostate.

Durante l'installazione, i tubi collegati devono essere correttamente allineati. Una valvola manuale non deve essere utilizzata per posizionare tubi disallineati o per sostenere il peso della tubazione. Lo stress esterno può deformare il corpo di una valvola termoplastica, aumentare la resistenza operativa o causare perdite sulla connessione.

Per le installazioni flangiate, i bulloni devono essere serrati gradualmente in sequenza diagonale. L'applicazione della coppia massima a un bullone prima di serrare gli altri può produrre una compressione irregolare della guarnizione. I dadi di raccordo e i collegamenti filettati in plastica devono essere serrati solo quanto basta per formare una tenuta affidabile. Una forza eccessiva può danneggiare le filettature o distorcere la presa della valvola.

Ningbo Baodi Plastic Valve Co., Ltd. detiene la licenza nazionale per la produzione di componenti per tubazioni in pressione per attrezzature speciali e applica controlli di produzione consolidati alle valvole in plastica industriali e ai prodotti per tubazioni. Resta necessaria una corretta installazione sul campo per mantenere la precisione dimensionale e le prestazioni di tenuta integrate nel prodotto.

Dopo l'installazione, azionare la valvola manuale per tutta la sua corsa prima di introdurre il fluido. Iniziare il test di pressione a bassa pressione, controllare tutti i giunti e le aree di tenuta, quindi aumentare gradualmente la pressione. Qualsiasi resistenza, deformazione o perdita insolita deve essere corretta prima che il sistema entri in servizio normale.

Funzionamento sicuro di una valvola manuale

Funzionamento sicuro di a Valvola manuale inizia con la comprensione delle condizioni della tubazione prima che la maniglia o il volantino vengano spostati. L'operatore deve verificare la temperatura del fluido, la pressione del sistema e i possibili pericoli del fluido. Ciò è particolarmente importante nei sistemi di tubazioni chimiche, ad alta temperatura o pressurizzate.

Una valvola manuale deve essere aperta e chiusa senza problemi. Un movimento improvviso può creare shock di pressione, disturbare le apparecchiature a valle o produrre colpi d'ariete nei sistemi liquidi. Se la valvola diventa difficile da azionare, non applicare immediatamente una forza eccessiva. La resistenza può essere causata da depositi, ostruzioni interne, espansione della guarnizione, sollecitazione del tubo o pressione eccessiva del sistema.

Le barre di estensione non devono essere utilizzate a meno che la valvola non sia progettata specificatamente per esse. Una coppia eccessiva può danneggiare la maniglia, lo stelo, le parti di tenuta o il corpo della valvola. Per le valvole di grandi dimensioni, è necessario utilizzare l'ingranaggio o il meccanismo operativo specificato anziché strumenti improvvisati.

Le valvole industriali in plastica vengono spesso utilizzate in ambienti in cui la resistenza alla corrosione è essenziale, ma resta necessaria una manipolazione sicura. La lunga esperienza produttiva di Ningbo Baodi Plastic Valve Co., Ltd. nelle impegnative applicazioni di tubazioni industriali supporta l'importanza di abbinare le procedure operative alle condizioni del materiale e della pressione.

Prima di allentare un dado di raccordo, un bullone flangiato o una connessione filettata, la tubazione deve essere completamente isolata, depressurizzata e drenata. Una valvola manuale non deve mai essere smontata mentre il sistema è sotto pressione.

Problemai comuni della valvola manuale

A Valvola manuale potrebbe sviluppare problemi di funzionamento o di tenuta se esposto a mezzi inadeguati, pressione eccessiva, installazione errata o lunghi periodi senza movimento. Identificare tempestivamente la causa può evitare che guasti minori si trasformino in perdite, arresti o danni al sistema di tubazioni circostante.

La valvola manuale è difficile da azionare

L'aumento della coppia operativa è uno dei segnali più comuni di un problema. Le possibili cause includono depositi all'interno del passaggio del flusso, sostanze chimiche cristallizzate, componenti di tenuta rigonfiati, disallineamento del tubo o funzionamento con pressione differenziale eccessiva.

La valvola non deve essere forzata con una barra di prolunga. È necessario controllare innanzitutto la pressione del sistema, seguita dall'impugnatura, dall'area dello stelo e dall'allineamento del tubo. Se la resistenza persiste dopo la depressurizzazione, potrebbe essere necessario rimuovere la valvola e ispezionarla internamente.

Perdita nel collegamento del tubo

Spesso si verificano perdite esterne attorno a giunti di unione, flange, estremità filettate o connessioni a presa. Un O-ring spostato, una guarnizione danneggiata, un dispositivo di fissaggio allentato, una filettatura incompatibile o un serraggio irregolare della flangia possono impedire una tenuta affidabile.

Per i sistemi di tubazioni in plastica, un serraggio eccessivo può essere altrettanto dannoso quanto un serraggio insufficiente. Una forza eccessiva potrebbe deformare la connessione, danneggiare le filettature o sottoporre a sollecitazione continua il corpo della valvola manuale.

Perdita attorno allo stelo o all'albero operativo

Una perdita vicino alla maniglia o al volantino può indicare usura, invecchiamento, attacco chimico o deformazione della guarnizione dello stelo. Anche l'azionamento della valvola con una coppia eccessiva può danneggiare questa area di tenuta.

Ningbo Baodi Plastic Valve Co., Ltd. sviluppa prodotti per valvole industriali in plastica per condizioni di servizio impegnative dal 1979. La sua partecipazione alla stesura di standard per prodotti per valvole in plastica riflette l'importanza di strutture di tenuta stabili, dimensioni controllate e combinazioni di materiali adeguate. Anche così, le condizioni delle guarnizioni dovrebbero comunque essere controllate regolarmente nelle condizioni operative effettive.

La valvola non si chiude completamente

Possono verificarsi perdite interne quando le particelle rimangono intrappolate sulla superficie di tenuta o quando la sede, la membrana o altri componenti di chiusura sono usurati o danneggiati chimicamente. Anche una posizione di chiusura errata o una deformazione del corpo causata dallo stress del tubo possono impedire la chiusura completa.

La tubazione deve essere depressurizzata prima dell'ispezione. Il lavaggio della linea può rimuovere particelle sciolte, ma le parti di tenuta danneggiate generalmente richiedono la sostituzione.

Danni alla maniglia, al volantino o all'ingranaggio

Le parti operative esterne possono guastarsi a causa di urti, corrosione, esposizione ai raggi ultravioletti, coppia eccessiva o funzionamento ripetuto oltre l'intervallo previsto. Una maniglia danneggiata deve essere sostituita anziché riparata con parti improvvisate, poiché un funzionamento impreciso può influire sulle posizioni completamente aperta e completamente chiusa.

Qualsiasi valvola manuale che presenti incrinature, deformazioni permanenti, perdite ripetute o cambiamenti improvvisi nella coppia operativa deve essere rimossa dal servizio per un'ispezione dettagliata.

Pratiche di manutenzione manuale delle valvole

La manutenzione regolare aiuta a Valvola manuale mantenere prestazioni di tenuta stabili e una coppia operativa prevedibile. L'intervallo di ispezione dovrebbe essere basato sul mezzo fluido, sulla frequenza operativa, sulla pressione, sulla temperatura e sull'ambiente di installazione piuttosto che su un calendario fisso.

I controlli di routine dovrebbero includere il corpo della valvola, la maniglia o il volantino, l'area dello stelo, le estremità del raccordo, i giunti della flangia e altri collegamenti visibili. Qualsiasi segno di perdita, fessurazione, scolorimento, gonfiore o deformazione anomala deve essere esaminato prima che la condizione diventi più grave.

Una valvola manuale che normalmente rimane aperta o chiusa dovrebbe comunque essere azionata periodicamente. Lo spostamento della valvola per tutta la sua corsa può ridurre il rischio di depositi, sostanze chimiche cristallizzate o adesione a lungo termine delle guarnizioni. L'operazione dovrebbe essere lenta e controllata, soprattutto dopo un lungo periodo di inattività.

La compatibilità dei materiali deve essere nuovamente rivista ogni volta che il fluido di processo, la concentrazione o la temperatura cambiano. Una tenuta che funzionava bene nelle condizioni originali potrebbe guastarsi dopo la modifica del mezzo operativo.

Con oltre quattro decenni di esperienza nelle valvole e nei sistemi di tubazioni termoplastiche industriali, Ningbo Baodi Plastic Valve Co., Ltd. ha fornito prodotti a utenti in più di 60 paesi. Questa vasta esperienza applicativa dimostra inoltre che la corretta manutenzione è strettamente correlata alle reali condizioni del sito, in particolare nei processi chimici, nel trattamento delle acque e nei sistemi di fluidi corrosivi.

Prima di qualsiasi ispezione interna o sostituzione delle guarnizioni, la tubazione deve essere isolata, completamente depressurizzata, drenata e pulita. I componenti danneggiati devono essere sostituiti con parti della dimensione corretta e di materiale compatibile anziché riparati temporaneamente.

Applicazioni di valvole manuali in diversi settori

A Valvola manuale viene utilizzato ovunque gli operatori necessitino del controllo locale diretto di una tubazione senza fare affidamento su attuatori elettrici, pneumatici o idraulici. Il suo semplice metodo operativo lo rende adatto sia alle linee di processo principali che ai sistemi ausiliari, soprattutto dove sono importanti l'accesso per la manutenzione, la resistenza alla corrosione e il funzionamento semplice.

Negli impianti di trattamento dell'acqua, i prodotti con valvole manuali sono comunemente installati su unità di filtraggio, linee di dosaggio di prodotti chimici, circuiti di circolazione, linee di scarico e punti di isolamento delle apparecchiature. Consentono di spegnere singole sezioni del sistema per la pulizia o la riparazione senza interrompere l'intero processo.

La lavorazione chimica pone maggiore enfasi sulla compatibilità dei materiali. Il corpo della valvola, le guarnizioni e le altre parti bagnate devono tollerare la concentrazione, la temperatura e il tempo di esposizione del fluido. Ningbo Baodi Plastic Valve Co., Ltd. ha fornito valvole e sistemi di tubazioni termoplastiche industriali a clienti in più di 60 paesi, comprese applicazioni che coinvolgono fluidi di processo corrosivi e impegnativi.

I prodotti con valvola manuale sono ampiamente utilizzati anche nell'irrigazione agricola e nell'acquacoltura. Le funzioni tipiche includono il controllo delle condotte di derivazione, l'isolamento di pompe e filtri, la gestione della circolazione dell'acqua e la regolazione della distribuzione locale. In questi ambienti, la struttura leggera e la resistenza all'umidità o agli agenti di trattamento chimico possono semplificare l'installazione e la manutenzione.

Nella lavorazione degli alimenti, nei sistemi di laboratorio, nelle attrezzature per piscine, nel trattamento delle acque reflue e nei macchinari industriali, si applica lo stesso principio: la valvola manuale deve essere selezionata in base alla condizione operativa completa piuttosto che solo al nome del settore.

Valvola manuale o valvola automatizzata

A Valvola manuale e una valvola automatizzata svolgono lo stesso compito di base di controllo del fluido, ma differiscono nel modo in cui vengono azionate e integrate in un sistema di tubazioni. La scelta migliore dipende dalla frequenza operativa, dall'accessibilità del sito, dall'accuratezza del controllo, dai requisiti di sicurezza e dai servizi disponibili.

Una valvola manuale viene azionata direttamente da una maniglia, un volantino o un meccanismo a ingranaggi. Viene comunemente utilizzato laddove la valvola è facile da raggiungere e non deve rispondere automaticamente alle modifiche del processo. Poiché non sono richiesti attuatori, cavi di controllo o alimentazione di aria compressa, l'installazione è generalmente più semplice e il numero di componenti che necessitano di manutenzione è inferiore.

Una valvola automatizzata utilizza un attuatore elettrico, pneumatico o idraulico. È più adatto per il funzionamento frequente, il controllo remoto, l'interblocco dei processi o aree di difficile o pericoloso accesso per gli operatori. Tuttavia, l'attuatore e il sistema di controllo aggiungono requisiti di installazione e aumentano il numero di possibili punti di guasto.

Per molte applicazioni di lavorazione chimica, trattamento delle acque e tubazioni industriali in plastica, il funzionamento manuale locale rimane pratico e affidabile. Ningbo Baodi Plastic Valve Co., Ltd. sviluppa valvole e tubazioni industriali termoplastiche per tali ambienti da oltre quattro decenni, consentendo di coordinare la selezione della valvola con il materiale del tubo, lo standard di connessione e le condizioni del sistema.

Una valvola manuale non è automaticamente l’opzione migliore o con prestazioni inferiori. È la scelta appropriata quando il controllo locale è sufficiente, il funzionamento non è continuo e si preferisce una struttura meccanica semplice. Il funzionamento automatizzato diventa più utile quando il processo richiede risposta remota, cicli ripetuti o coordinamento con altre apparecchiature.

Domande frequenti sulla valvola manuale

Cos'è una valvola manuale?

A Valvola manuale è un dispositivo di controllo del flusso azionato direttamente da una maniglia, un volantino, una manopola o un meccanismo ad ingranaggi. Non necessita di elettricità, aria compressa o centralina idraulica. A seconda del progetto della tubazione, può essere utilizzato per avviare o arrestare il flusso, isolare le apparecchiature, modificare il percorso del flusso o fornire una regolazione limitata del flusso.

Quali informazioni sono necessarie per selezionare una valvola manuale?

Una scelta affidabile normalmente richiede una dimensione del tubo superiore a quella nominale. Dovrebbero essere confermati i seguenti dettagli:

• Nome del fluido e concentrazione chimica
• Temperatura operativa normale e massima
• Pressione normale e possibile pressione di picco
• Dimensioni nominali della valvola e dimensioni effettive del tubo
• Tipo di connessione e standard di connessione
• Materiali richiesti per il corpo e la guarnizione
• Direzione di installazione e spazio operativo disponibile
• Frequenza operativa prevista
• Condizioni di installazione interna o esterna

Fornire dati operativi completi aiuta a prevenire l'incompatibilità dei materiali, la mancata corrispondenza delle connessioni, l'eccessiva perdita di pressione e il guasto prematuro delle guarnizioni.

È possibile utilizzare una valvola manuale per prodotti chimici corrosivi?

Sì, a condizione che ogni componente bagnato sia compatibile con la sostanza chimica. Il corpo valvola, la sede, gli O-ring, la membrana, le guarnizioni e le altre parti interne devono essere tutti controllati rispetto all'esatta concentrazione e temperatura del fluido.

Descrizioni generali come resistente agli acidi non sono sufficienti per la selezione finale. Lo stesso materiale può funzionare diversamente in soluzioni diluite e concentrate, mentre temperature più elevate possono accelerare il rigonfiamento, l'indurimento o l'attacco chimico.

Con decenni di esperienza nella produzione di valvole termoplastiche industriali, Ningbo Baodi Plastic Valve Co., Ltd. ha sviluppato configurazioni di materiali e guarnizioni per un'ampia gamma di sistemi di fluidi industriali esigenti.

Una valvola manuale in plastica può gestire la pressione?

Una valvola manuale in plastica può funzionare in sicurezza entro l'intervallo di pressione e temperatura specificato. La pressione consentita è influenzata dalle dimensioni della valvola, dal materiale del corpo, dalla struttura interna e dalla temperatura del fluido.

I materiali termoplastici generalmente perdono una certa capacità di pressione all’aumentare della temperatura. Per questo motivo, una valvola classificata per una determinata pressione a temperatura ambiente potrebbe richiedere un declassamento in un processo più caldo.

È possibile installare una valvola manuale in verticale?

Molti prodotti con valvole manuali possono essere installati su tubazioni orizzontali o verticali, ma la direzione di installazione non deve essere presa in considerazione senza verificare le specifiche del prodotto.

Considerazioni importanti includono:

• Direzione del flusso consentita
• Accesso alla maniglia o al volantino
• Supporto per tubi
• Rischio di accumulo di sedimenti all'interno della valvola
• Requisiti di drenaggio
• Spazio necessario per la manutenzione

Il corpo della valvola non deve sostenere il peso del tubo senza supporto in nessuna delle posizioni di installazione.

Come posso sapere se una valvola manuale è aperta o chiusa?

Alcuni prodotti utilizzano la posizione della maniglia come indicatore visivo, mentre altri si basano sulla posizione del volantino, sull'indicatore di marcia o sulla piastra operativa contrassegnata. L'operatore deve seguire le marcature della valvola e le istruzioni operative piuttosto che fare affidamento su una regola generale.

Ciò è particolarmente importante quando la valvola ha più di un percorso di flusso o dove il meccanismo operativo non mostra direttamente la posizione interna.

Perché una valvola manuale è difficile da girare?

L'aumento della coppia operativa può derivare da:

• Alta pressione differenziale
• Depositi chimici o cristallizzazione
• Solidi sospesi all'interno del passaggio del flusso
• Guarnizioni gonfie o indurite
• Lunghi periodi senza funzionamento
• Disallineamento del tubo
• Corrosione o danneggiamento del meccanismo di funzionamento

La valvola non deve essere forzata con una barra di estensione improvvisata. La linea deve essere prima isolata e depressurizzata in modo che la causa possa essere ispezionata in sicurezza.

Con quale frequenza è opportuno azionare una valvola manuale?

Una valvola che rimane in una posizione per lunghi periodi dovrebbe comunque essere sottoposta a cicli periodici. Un movimento regolare può aiutare a identificare l'aumento della coppia, i depositi, l'adesione delle guarnizioni o i danni meccanici prima che la valvola sia necessaria per un arresto di emergenza.

Non esiste un intervallo universale per ogni sistema. Il programma di ispezione e funzionamento deve essere basato sul mezzo, sulla pressione, sulla temperatura, sul livello di sicurezza e sull'ambiente operativo.

Che cosa causa la perdita di una valvola manuale?

Possono verificarsi perdite in corrispondenza del collegamento del tubo, dell'area dello stelo, del giunto del corpo o della superficie di tenuta interna. Le cause comuni includono:

• Guarnizioni usurate o danneggiate chimicamente
• Corpi estranei sulla superficie di tenuta
• Serraggio irregolare della flangia
• Guarnizioni di unione disallineate
• Standard di thread incompatibili
• Coppia di installazione eccessiva
• Sollecitazione del tubo o deformazione del corpo
• Funzionamento oltre la pressione o la temperatura nominale

Le perdite ripetute non devono essere trattate solo con un ulteriore serraggio. La causa effettiva deve essere identificata prima che la valvola ritorni in servizio.

È possibile utilizzare una valvola manuale per la regolazione del flusso?

Alcuni prodotti con valvola manuale possono fornire una regolazione limitata del flusso, ma non tutti i modelli sono destinati alla strozzatura continua. Il funzionamento di una valvola di intercettazione in una posizione parzialmente aperta per lunghi periodi può aumentare la turbolenza, le vibrazioni, la perdita di pressione o l'usura locale delle guarnizioni.

Laddove è richiesta una regolazione stabile del flusso, le specifiche della valvola devono indicare chiaramente che il prodotto è adatto alla regolazione del servizio.

Quanto dura una valvola manuale?

La durata dipende dalle condizioni operative complete e non solo dall'età. I fattori importanti includono:

• Compatibilità chimica
• Pressione e temperatura
• Frequenza di funzionamento
• Pulizia del fluido
• Qualità dell'installazione
• Esposizione alla luce solare o alle intemperie
• Frequenza di manutenzione
• Disponibilità di adeguate guarnizioni di ricambio

Una valvola manuale selezionata e mantenuta correttamente può garantire un servizio a lungo termine, mentre una combinazione di materiali inadatta può guastarsi rapidamente anche sotto pressione moderata.

Quando è opportuno sostituire una valvola manuale?

Si deve prendere in considerazione la sostituzione quando la valvola presenta deformazioni permanenti, crepe, perdite ripetute, gravi attacchi chimici, filettature danneggiate, chiusura inaffidabile o un improvviso aumento della coppia operativa che non può essere corretto mediante la pulizia o la sostituzione della guarnizione.

Una valvola utilizzata in servizi pericolosi o critici deve essere rimossa dal funzionamento ogni volta che le sue condizioni creano incertezza sull'isolamento sicuro.
