Quali sono gli altri prodotti con valvole in plastica? Analisi dell'architettura nei sistemi di tubazioni industriali

Negli ambienti complessi di gestione dei fluidi, le valvole standard a sfera, a farfalla e a membrana gestiscono il flusso direzionale primario. Tuttavia, il mantenimento dell’integrità del sistema, la prevenzione della cavitazione della pompa e la possibilità di una diagnostica precisa richiedono componenti ausiliari specializzati. Questa categoria tecnica, definita come Altri prodotti con valvole in plastica, comprende dispositivi manuali essenziali di controllo dei fluidi progettati per soddisfare queste nicchie operative altamente specifiche all'interno di una rete di tubazioni.

La produzione e l'integrità strutturale di queste valvole ausiliarie sono fondamentali per la sicurezza complessiva del sistema. Tracciando le sue origini nel 1979, Ningbo Baodi Plastic Valve Co., Ltd. è una delle prime imprese in Cina a progettare e produrre valvole in plastica industriali. Dopo aver prodotto la sua prima valvola a membrana in plastica nel 1979 e aver inventato la valvola a sfera flangiata in un unico pezzo nel 1992, l'azienda si è costantemente concentrata sulla risoluzione delle complesse sfide del controllo dei fluidi. In qualità di principale redattore di standard nazionali per le valvole in plastica, Ningbo Baodi Plastic Valve Co., Ltd. progetta i suoi altri prodotti per valvole in plastica per soddisfare esattamente gli stessi valori di pressione e protocolli di resistenza chimica dei suoi componenti primari delle tubazioni di controllo del flusso. Ciò garantisce che ogni punto della rete di fluidi mantenga una compatibilità costante dei materiali.

Il ruolo supplementare delle valvole ausiliarie nei circuiti dei fluidi

Altri prodotti per valvole in plastica funzionare come strato protettivo e diagnostico all'interno di un'architettura di tubazioni industriali. Tipicamente non regolano il flusso volumetrico principale; affrontano invece le variabili fisiche che insorgono durante il trasporto dei fluidi. Ad esempio, le valvole di campionamento in plastica (rubinetti da laboratorio) consentono agli operatori di estrarre microvolumi di sostanze chimiche aggressive per analisi di laboratorio senza depressurizzare la linea principale. Le valvole di fondo funzionano nel punto di aspirazione delle pompe di aspirazione per prevenire la perdita di adescamento, mentre le valvole di rilascio dell'aria espellono automaticamente le sacche di gas accumulate che potrebbero altrimenti causare gravi picchi di pressione o colpi d'ariete.

Principali vantaggi fisici: polimeri plastici rispetto alle leghe metalliche

Quando si scelgono valvole manuali ausiliarie per ambienti altamente corrosivi o ultrapuri, i polimeri termoplastici offrono distinti vantaggi fisici e termodinamici rispetto ai tradizionali componenti metallici. La tabella seguente illustra le differenze dei parametri specifici nelle applicazioni industriali.

Da quando ha ampliato la sua linea di prodotti nel 2006 per coprire tubi e raccordi in plastica industriali completi, Ningbo Baodi Plastic Valve Co., Ltd. ha utilizzato materiali avanzati come CPVC per garantire che questi componenti ausiliari possano resistere a temperature di lavorazione elevate. Integrando altri prodotti per valvole in plastica termoplastica nel sistema, le strutture possono eliminare i costi di manutenzione associati alla rimozione della ruggine e all'affaticamento del metallo, estendendo così il ciclo di vita dell'intera operazione di gestione dei fluidi.

Strutture principali e meccanismi operativi di altri prodotti con valvole in plastica

L'affidabilità operativa delle reti di fluidi industriali dipende fortemente dai meccanismi interni dei componenti ausiliari. In qualità di impresa nazionale high-tech riconosciuta e di impresa specializzata e sofisticata della città di Ningbo, Ningbo Baodi Plastic Valve Co., Ltd. progetta i suoi altri prodotti con valvole in plastica per resistere alle forze idrodinamiche impegnative e agli ambienti chimici aggressivi. Di seguito è riportata una ripartizione dettagliata delle strutture interne e dei principi operativi di questi dispositivi critici di controllo dei fluidi.

Valvole di fondo industriali in plastica: antiriflusso e protezione della pompa

Installate nel punto di aspirazione di una tubazione di aspirazione, le valvole di fondo in plastica svolgono una duplice funzione meccanica: filtrare i detriti e impedire il riflusso. Il meccanismo interno è tipicamente caratterizzato da un elemento di ritegno ponderato o assistito da una molla (come una sfera o un otturatore) che si apre sotto una pressione di aspirazione negativa generata da una pompa. Quando la pompa si spegne, il peso della colonna di fluido costringe l'elemento interno a sigillarsi istantaneamente contro un O-ring in elastomero (tipicamente EPDM o FPM). Questo meccanismo intrappola il fluido nella linea di aspirazione, evitando che la pompa subisca un funzionamento a secco o una "perdita di adescamento".

Un componente strutturale critico della valvola di fondo è il filtro integrato (schermo di aspirazione). Ningbo Baodi Plastic Valve Co., Ltd. progetta questi filtri per massimizzare il rapporto di area aperta, riducendo al minimo la caduta di pressione e bloccando efficacemente i particolati solidi che potrebbero danneggiare le giranti delle pompe centrifughe.

Valvole di rilascio aria e rompivuoto: regolazione della pressione del sistema

L'accumulo di gas nelle tubazioni industriali può portare a limitazioni del flusso, aumento del consumo energetico della pompa e colpi d'ariete distruttivi. Le valvole di rilascio dell'aria in plastica utilizzano un meccanismo di galleggiamento interno progettato con precisione all'interno di una camera verticale. Quando l'aria si accumula nei punti alti di un sistema, il livello del fluido nella camera della valvola diminuisce. Ciò abbassa il galleggiante interno, aprendo un orifizio per sfiatare il gas intrappolato. Quando il fluido sposta l'aria espulsa, il galleggiante si solleva per sigillare l'orifizio.

Al contrario, le valvole rompivuoto proteggono le tubazioni dal collasso della pressione negativa. Se il sistema viene scaricato rapidamente, la valvola si apre per far entrare l'aria ambiente, rompendo il vuoto. La produzione di questi componenti richiede tolleranze dimensionali precise, che riflettono i rigorosi processi di controllo qualità mantenuti nell'ambito delle certificazioni di sistema ISO 9001, ISO 14001 e ISO 45001 presso Ningbo Baodi Plastic Valve Co., Ltd.

Labcock e valvole di campionamento: controllo del microflusso ad alta precisione

Negli impianti di dosaggio chimico e di trattamento dell'acqua, gli operatori devono estrarre i campioni dei fluidi senza interrompere il flusso del processo principale o alterare la pressione del sistema. I rubinetti da laboratorio e le valvole di campionamento in plastica sono valvole compatte, a quarto di giro o ad ago, progettate per l'estrazione di fluidi in microvolumi. La struttura interna riduce al minimo lo spazio morto (cavità in cui il fluido può ristagnare), garantendo che il fluido estratto sia un campione reale e rappresentativo senza contaminazione incrociata.

Poiché il campionamento coinvolge spesso acidi o alcali altamente concentrati, l'integrità del materiale è fondamentale. Queste valvole sono stampate interamente in composti termoplastici senza parti metalliche esposte a contatto con il fluido, garantendo la completa resistenza ai fluidi corrosivi durante il funzionamento manuale.

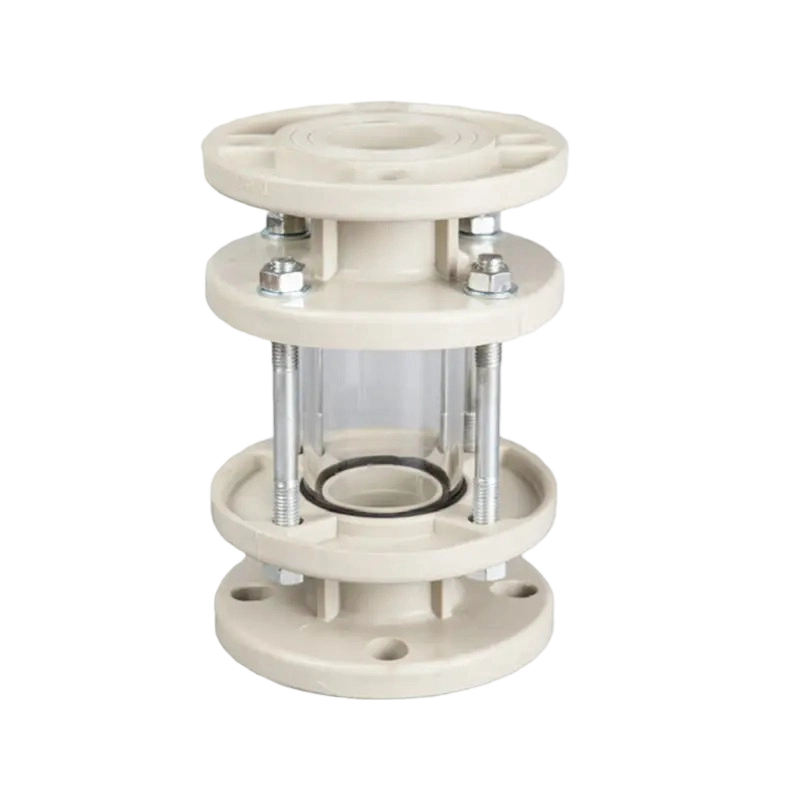

Spie in plastica e indicatori di livello: diagnostica visiva dei fluidi

Pur non regolando attivamente il flusso fisico, gli occhiali spia sono vitali per il monitoraggio dei fluidi in tempo reale. Sono costituiti da una sezione strutturale trasparente, spesso estrusa in policarbonato ad alta trasparenza o PVC trasparente, fiancheggiata da estremità di collegamento termoplastiche standard. Questo layout consente agli operatori di verificare visivamente la direzione del flusso del fluido, il colore del mezzo, la torbidità e la presenza di bolle d'aria intrappolate senza smontare la tubazione.

Per fornire un chiaro riferimento tecnico per la progettazione del sistema di tubazioni, la tabella seguente delinea i parametri meccanici e i limiti operativi standard di questi componenti ausiliari principali.

Confronto dei materiali polimerici per la produzione di altri prodotti con valvole in plastica

La longevità operativa e la sicurezza di qualsiasi rete di movimentazione dei fluidi impongono che tutti i componenti ausiliari debbano corrispondere o superare la resistenza chimica e termica della tubazione principale. Quando si progettano altri prodotti per valvole in plastica, la selezione della resina termoplastica appropriata è il passaggio più critico per prevenire il degrado prematuro del materiale, la permeazione o il cedimento strutturale sotto pressione.

Classificandosi tra i leader globali nel numero di categorie di prodotti, Ningbo Baodi Plastic Valve Co., Ltd. è in grado di coprire completamente i requisiti di tubi e valvole in plastica industriali. Utilizzando un ampio spettro di polimeri molecolari avanzati, la fabbrica garantisce che ogni specifico ambiente industriale, dal trasporto di acqua ambientale alla lavorazione chimica estrema, disponga di una soluzione di valvola ausiliaria perfettamente adattata.

UPVC (Cloruro di polivinile non plastificato)

L'UPVC è il materiale fondamentale per la maggior parte delle applicazioni industriali standard per l'acqua e le acque reflue. Poiché è privo di plastificanti, la sua struttura molecolare rigida fornisce un'elevata resistenza alla trazione e un'eccellente stabilità dimensionale a temperatura ambiente. Altri prodotti per valvole in plastica UPVC mostrano una forte inerzia agli acidi inorganici ad ampio spettro, agli alcali e alle soluzioni saline. Tuttavia, la sua soglia termica è relativamente bassa, il che lo rende inadatto a processi continui che superano i 60°C (140°F).

CPVC (Cloruro di polivinile clorurato)

Sottoponendo la resina PVC standard a una reazione post-clorazione, il contenuto di cloro aumenta da circa il 57% fino al 74%. Questa alterazione molecolare aumenta significativamente la temperatura di transizione vetrosa del polimero. Il CPVC può mantenere la propria resistenza meccanica e capacità di sopportare la pressione in ambienti fluidi fino a 90°C (194°F). Nel 2006, Ningbo Baodi Plastic Valve Co., Ltd. è diventata una delle prime imprese nazionali ad applicare il materiale CPVC nella produzione di valvole per tubazioni di livello industriale, fornendo soluzioni ausiliarie robuste per linee di dosaggio chimico commerciale ad alta temperatura e di finitura dei metalli.

PP (polipropilene) e PPH (polipropilene omopolimero)

Il polipropilene è un materiale termoplastico semicristallino noto per la sua eccezionale resistenza agli alcali altamente corrosivi, ai solventi organici e agli agenti sgrassanti, sostanze che spesso attaccano i polimeri a base di PVC. Il PPH (una variante omopolimerica modificata) offre una struttura cristallina più fine, che si traduce in una resistenza agli urti superiore e una migliore resistenza allo scorrimento viscoso a lungo termine. Spie, rubinetti e valvole di fondo a base di PP sono ampiamente utilizzati nell'industria della lavorazione chimica (CPI) e nella produzione di fertilizzanti, e funzionano comodamente a temperature fino a 95°C (203°F).

PVDF (fluoruro di polivinilidene)

Il PVDF è un fluoropolimero termoplastico altamente non reattivo progettato per condizioni industriali estreme. I suoi legami carbonio-fluoro lo rendono praticamente immune alla degradazione causata da alogeni aggressivi (come cloro e bromo umidi), forti ossidanti e intense radiazioni ultraviolette (UV). Inoltre, il PVDF non richiede l'aggiunta di stabilizzanti termici o coadiuvanti tecnologici, il che significa che non rilascia contaminanti nel fluido. Ciò rende gli altri prodotti per valvole in plastica PVDF lo standard assoluto per i sistemi di acqua ultrapura (UPW) nella produzione di semiconduttori e nelle lavorazioni farmaceutiche critiche, con una soglia di temperatura operativa continua fino a 120°C (248°F).

Per assistere gli ingegneri delle tubazioni e i team di approvvigionamento nella selezione dei materiali, la tabella seguente descrive in dettaglio i parametri termodinamici e meccanici comparativi di questi quattro polimeri principali utilizzati nella produzione di valvole ausiliarie.

Principali scenari di applicazione industriale per altri prodotti con valvole in plastica

Il posizionamento strategico dei dispositivi ausiliari di controllo dei fluidi ha un impatto diretto sull'efficienza e sulla sicurezza di un impianto di lavorazione. Nel corso di oltre 40 anni dalla sua fondazione, Ningbo Baodi Plastic Valve Co., Ltd. ha progettato e prodotto varie valvole in plastica per le industrie più esigenti. Avendo esportato in più di 60 paesi e servito decine di migliaia di aziende in tutto il mondo, gli altri prodotti per valvole in plastica della fabbrica sono profondamente integrati in diversi settori industriali.

Reti di trattamento delle acque e delle acque reflue (WWT).

Negli impianti WWT municipali e industriali, mantenere un flusso di fluido costante è fondamentale. Valvole di fondo in plastica sono sistematicamente installate sul fondo delle stazioni di aspirazione per impedire il riflusso dei fanghi e mantenere l'adescamento della pompa centrifuga. Inoltre, le condotte per il trasporto dell'acqua a lunga distanza sono suscettibili alla formazione di sacche d'aria, che limitano le sezioni trasversali del passaggio del fluido. L'installazione di valvole di rilascio dell'aria in plastica nei punti più alti del sistema garantisce uno sfiato continuo, ottimizzando così l'efficienza idrodinamica e prevenendo onde d'urto meccaniche.

Sistemi di lavorazione e dosaggio di prodotti chimici

Gli impianti chimici che trattano reagenti pericolosi, come acido solforico, ipoclorito di sodio e soda caustica, richiedono una rigorosa prevenzione delle perdite. All'interno di questi ambienti, altri prodotti con valvole in plastica come le valvole di campionamento in PVDF o PP (rubinetti da laboratorio) sono integrati nelle linee di bypass o nei collettori principali. Consentono agli ingegneri chimici di estrarre in sicurezza microcampioni per la titolazione e il controllo di qualità senza esporre l'ambiente più ampio a vapori tossici.

Irrigazione agricola e acquacoltura

Le reti di fluidi all'aperto devono affrontare la duplice sfida della gestione massiccia dei volumi e dell'esposizione ai raggi ultravioletti (UV). Le valvole ausiliarie termoplastiche ad alta capacità utilizzate in questi settori sono additivate con stabilizzanti UV. Le valvole di ritegno in plastica di grande diametro e gli interruttori del vuoto vengono utilizzati nei collettori di irrigazione per prevenire il sifonaggio e proteggere le fonti d'acqua dalla contaminazione incrociata di fertilizzanti o pesticidi durante gli arresti del sistema.

Integrazione di tubazioni industriali: specifiche di installazione e tolleranza operativa

L'installazione non corretta è la causa principale di guasti prematuri nei sistemi di tubazioni termoplastiche. A differenza dei componenti metallici, i polimeri plastici possiedono un modulo elastico inferiore, quindi sono più suscettibili al serraggio eccessivo e alle sollecitazioni meccaniche. Detenendo la licenza nazionale per la produzione di componenti per tubazioni in pressione per attrezzature speciali, Ningbo Baodi Plastic Valve Co., Ltd. produce altri prodotti per valvole in plastica con tolleranze dimensionali esatte in linea con gli standard internazionali di connessione delle tubazioni.

Quando si integrano queste valvole ausiliarie in una rete di fluidi più ampia, i tecnici devono selezionare il metodo di connessione appropriato in base alla pressione nominale del sistema, al mezzo fluido e alla frequenza di manutenzione richiesta.

Fusione dell'incavo e cementazione con solvente

Le connessioni a presa creano un collegamento permanente e senza soluzione di continuità tra il tubo e l'estremità della valvola. Per UPVC e CPVC, i cementi solventi chimici dissolvono lo strato superficiale del polimero, fondendo insieme i componenti. Per PP e PVDF viene utilizzata la fusione termica dell'invasatura. Questo metodo fornisce la massima tolleranza di pressione ma elimina la possibilità di smontare facilmente la valvola per future manutenzioni.

Connessioni filettate (NPT/BSPT)

Le connessioni filettate sono comuni per altri prodotti con valvole in plastica più piccoli, come rubinetti e vetri spia da ½ pollice a 2 pollici. Gli installatori devono utilizzare un nastro sigillante in PTFE (Teflon) compatibile per garantire la tenuta stagna del giunto. I sigillanti liquidi per filettature dovrebbero essere evitati a meno che non siano esplicitamente classificati per lo specifico polimero plastico, poiché alcune basi chimiche possono causare fessurazioni da stress ambientale (ESC) nelle strutture in PVC o policarbonato.

Connessioni flangiate

La flangiatura è il metodo standard per valvole di grande diametro e per accoppiare componenti in plastica a tubazioni metalliche o macchinari pesanti. Poiché le flange termoplastiche possono deformarsi o rompersi se viene applicata una forza eccessiva, è obbligatorio utilizzare una chiave dinamometrica e seguire una rigorosa sequenza di serraggio a stella. Un corretto allineamento è fondamentale per evitare di impartire momenti flettenti al corpo della valvola.

La tabella seguente illustra i parametri di integrazione standard e i limiti di coppia consigliati per l'installazione di valvole ausiliarie in materiale termoplastico.

Domande frequenti (FAQ) su altri prodotti con valvole in plastica

Quando si progettano sistemi complessi di gestione dei fluidi, i team di approvvigionamento e gli operatori degli impianti spesso incontrano sfide tecniche specifiche riguardanti l'integrazione di valvole manuali ausiliarie. Di seguito è riportata una ripartizione tecnica dettagliata delle richieste più comuni relative ad altri prodotti per valvole in plastica.

D1: In quali circostanze è necessario installare una valvola di fondo in un sistema di pompaggio invece di una valvola di ritegno standard?

Sebbene entrambi i componenti impediscano il flusso inverso del fluido, è strettamente necessaria una valvola di fondo nel punto più basso di un sistema con altezza di aspirazione negativa (dove la pompa è posizionata sopra il serbatoio del fluido). Una valvola di ritegno standard non ha un filtro integrato. Se utilizzati in corrispondenza di un'aspirazione, i detriti potrebbero facilmente bypassare la valvola e distruggere la girante della pompa. Il design specializzato della valvola di fondo combina la prevenzione del riflusso per trattenere l'acqua primaria con uno schermo di filtrazione grossolana per proteggere le risorse meccaniche a valle.

D2: In che modo le fluttuazioni di temperatura influiscono sulla pressione nominale (PSI/PN) delle valvole ausiliarie termoplastiche?

La pressione nominale di qualsiasi valvola in plastica è intrinsecamente legata alla temperatura del fluido. La pressione nominale standard (come PN10 o 150 PSI) viene sempre calcolata a una temperatura ambiente di 20°C (68°F). All'aumentare della temperatura, la resistenza alla trazione del polimero diminuisce, richiedendo l'applicazione di un fattore di declassamento della pressione. I team di ingegneri di Ningbo Baodi Plastic Valve Co., Ltd. sottolineano che la scelta di altri prodotti per valvole in plastica deve tenere conto della temperatura operativa massima continua per evitare rotture catastrofiche. La tabella seguente illustra il comportamento di base del declassamento della pressione dei polimeri del nucleo.

D3: Le valvole di campionamento in UPVC possono essere utilizzate in sistemi di fluidi contenenti solventi organici?

No. Sebbene l'UPVC offra un'eccezionale resistenza agli acidi inorganici (come l'acido cloridrico o solforico) e agli alcali, è altamente vulnerabile alla maggior parte dei solventi organici, inclusi aromatici, chetoni e idrocarburi clorurati. L'esposizione a questi mezzi causerà il rigonfiamento, l'ammorbidimento e infine la dissolvenza dell'UPVC, provocando perdite immediate nel nodo di campionamento. Per l'estrazione con solventi organici, Ningbo Baodi Plastic Valve Co., Ltd. consiglia di utilizzare rubinetti in PP o PVDF, che possiedono la densità molecolare necessaria per resistere agli attacchi chimici organici.

D4: Le valvole di rilascio dell'aria in plastica diventeranno fragili o perderanno in caso di esposizione ai raggi UV esterni a lungo termine?

I materiali standard UPVC e PP subiranno la foto-ossidazione se esposti a radiazioni ultraviolette (UV) prolungate. Questa degradazione fa sì che il polimero scolorisca (di solito diventando bianco gessoso o marrone) e perda la sua resistenza agli urti, rendendolo fragile. Tuttavia, ciò influisce principalmente sullo strato superficiale. Per l'irrigazione esterna o le applicazioni WWT all'aperto, i componenti delle tubazioni possono essere schermati con uno strato di vernice al lattice resistente ai raggi UV. In alternativa, la scelta del PVDF, che è intrinsecamente stabile ai raggi UV, elimina completamente il rischio di degrado solare.

Q5: Le valvole ausiliarie sono soggette a danni in caso di colpi d'ariete nella tubazione?

SÌ. Il colpo d'ariete (shock idraulico) si verifica quando un fluido in movimento è costretto a fermarsi o cambiare direzione improvvisamente, ad esempio chiudendo rapidamente una valvola a sfera della tubazione principale. L'onda di pressione risultante può temporaneamente raggiungere un picco di oltre dieci volte la normale pressione operativa del sistema. Questa forza estrema può frantumare i vetri spia in plastica, rompere i galleggianti interni delle valvole di rilascio dell'aria o far saltare le guarnizioni O-ring delle valvole di campionamento. Per proteggere altri prodotti con valvole in plastica, gli operatori devono garantire velocità di attuazione adeguate sulle valvole primarie e devono essere installate valvole rompivuoto/di rilascio dell'aria di dimensioni adeguate che fungano da ammortizzatori del sistema scaricando i gas in eccesso trascinati.
