In che modo una valvola a farfalla automatica controlla le grandi tubazioni industriali?
I grandi sistemi di tubazioni industriali spesso richiedono funzionamento remoto, intercettazione affidabile e feedback chiaro sulla posizione della valvola. Il funzionamento manuale diventa difficile quando le valvole sono installate su tubazioni elevate, all'interno di aree ristrette o in prossimità di sostanze chimiche corrosive. An Valvola a farfalla automatica risolve queste condizioni combinando un corpo compatto della valvola a farfalla con un attuatore elettrico, pneumatico o idraulico.
L'attuatore ruota il disco interno di un angolo controllato. Quando il disco è quasi parallelo alla direzione del flusso, la valvola è aperta. Quando il disco ruota di circa 90 gradi e diventa perpendicolare alla tubazione, il passaggio è chiuso.
Una valvola a farfalla automatica ha uno scartamento relativamente ridotto e un peso inferiore rispetto a molte altre strutture di valvole di grande diametro. Ciò lo rende adatto al trattamento delle acque, al trattamento chimico, alla circolazione del raffreddamento, alla gestione delle acque reflue, all'irrigazione e alle apparecchiature automatizzate.
Ningbo Baodi Plastic Valve Co., Ltd. affonda le sue origini nel 1979 ed è una delle prime aziende in Cina a progettare e produrre valvole in plastica industriali. La sua esperienza in valvole, tubi e raccordi termoplastici supporta la selezione di prodotti con valvole a farfalla automatiche resistenti alla corrosione per sistemi industriali esigenti.

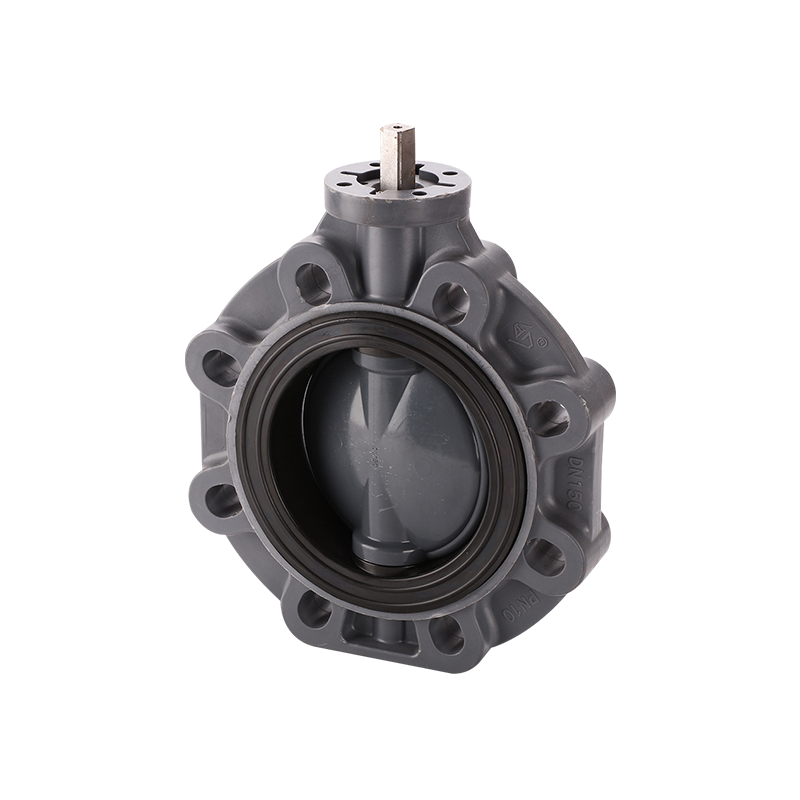

Cos'è una valvola a farfalla automatica?
Una valvola a farfalla automatica è una valvola a quarto di giro composta da corpo valvola, disco rotante, albero, sede valvola, attuatore, staffa di montaggio e accessori di controllo.
L'attuatore converte l'elettricità, l'aria compressa o la pressione idraulica in movimento rotatorio. Questo movimento viene trasmesso attraverso l'albero al disco.
Isolamento automatico: La valvola può aprire o chiudere una tubazione senza azionamento manuale diretto.
Controllo del flusso: Un attuatore modulante può posizionare il disco ad angoli diversi per regolare il flusso.
Interblocco delle apparecchiature: La posizione della valvola può essere collegata a pompe, serbatoi, filtri e apparecchiature di controllo del processo.
Operazione di emergenza: L'attuatore può spostare la valvola in una posizione predefinita dopo un segnale di processo anomalo o un guasto della rete.
Monitoraggio remoto: Gli interruttori di finecorsa e i trasmettitori di posizione possono segnalare la posizione effettiva della valvola a un sistema di controllo.
Ningbo Baodi Plastic Valve Co., Ltd. si è sviluppata dalla fabbrica di valvole chimiche di Zhenhai e dalla fabbrica di valvole di plastica Beilun. La sua lunga esperienza con le valvole chimiche industriali fornisce una comprensione pratica di come il materiale del disco, la compatibilità della sede della valvola e la coppia dell'attuatore influenzano il funzionamento automatico.
Come funziona una valvola a farfalla automatica?
Sequenza di apertura
Il processo di apertura inizia quando il sistema di controllo invia un comando all'attuatore. Un attuatore elettrico avvia il motore, mentre un attuatore pneumatico riceve aria compressa attraverso un'elettrovalvola.
L'albero di uscita dell'attuatore fa ruotare l'albero della valvola. Il disco si allontana dalla posizione chiusa e aumenta gradualmente l'area di flusso disponibile.
Quando viene raggiunto l'angolo richiesto, un finecorsa o un posizionatore arresta l'attuatore. Il sistema di controllo può quindi ricevere un segnale che conferma che la valvola è aperta o posizionata correttamente.
Sequenza di chiusura
Durante la chiusura l'attuatore ruota in senso contrario. Il bordo del disco si sposta verso la sede della valvola e comprime la superficie di tenuta.
L'attuatore deve fornire una coppia sufficiente per superare l'attrito della sede, la pressione di processo e le forze del fluido che agiscono sul disco.
Una coppia insufficiente potrebbe lasciare la valvola parzialmente aperta. Una coppia eccessiva può comprimere eccessivamente il sedile e ridurne la durata.
Ningbo Baodi Plastic Valve Co., Ltd. produce valvole industriali in plastica da oltre quattro decenni. Il controllo accurato delle dimensioni del corpo, dell'albero, del disco e della sede aiuta a mantenere una coppia di chiusura stabile e un posizionamento ripetibile.
Angolo del disco e portata
L'angolo del disco e la portata effettiva non cambiano in proporzione diretta. Con aperture piccole, una leggera variazione dell'angolo può creare un aumento significativo del flusso.
In prossimità della posizione completamente aperta, un ulteriore movimento del disco può produrre solo un aumento limitato della capacità di flusso.
Questa caratteristica non lineare deve essere considerata quando una valvola a farfalla automatica viene utilizzata per la regolazione piuttosto che per il semplice isolamento.
Regolazione della corsa
La corsa dell'attuatore deve corrispondere alla posizione reale del disco. Una corsa insufficiente può causare perdite interne o limitare la capacità del flusso totale.
Una corsa di chiusura eccessiva può danneggiare la sede della valvola, l'albero o l'accoppiamento dell'attuatore. Gli arresti meccanici e i limiti elettrici devono pertanto essere regolati con attenzione.
Componenti principali di una valvola a farfalla automatica
Corpo valvola
Il corpo valvola supporta il collegamento del disco, dell'albero, della sede e dell'attuatore. Le strutture comuni includono corpi wafer, aletta e flangiati.
Il corpo deve resistere alla pressione interna, alla forza di serraggio della flangia e al movimento del tubo. Nelle valvole termoplastiche, una forza eccessiva del bullone o una tubazione non supportata possono deformare il corpo e interferire con il movimento del disco.
Ningbo Baodi Plastic Valve Co., Ltd. ha ampliato la propria gamma di prodotti nel 2006 per includere tubi e raccordi in plastica industriali. Ciò consente di selezionare una valvola a farfalla automatica e le tubazioni ad essa collegate in base a materiali e dimensioni compatibili.
Disco
Il disco è il principale componente di controllo del flusso. Il suo spessore, contorno e materiale influiscono sulla perdita di pressione, sulla coppia operativa e sul coefficiente di flusso.
Il disco rimane esposto al mezzo di processo sia in posizione aperta che chiusa. La sua compatibilità chimica deve quindi essere verificata separatamente dal corpo valvola.
Albero
L'albero trasferisce la coppia dell'attuatore al disco. Alcune valvole utilizzano un albero continuo, mentre altre utilizzano sezioni dell'albero superiore e inferiore.
L'albero deve fornire sufficiente robustezza e resistenza alla corrosione. Uno scarso allineamento può aumentare l'attrito e produrre un feedback impreciso sulla posizione della valvola.
Sede della valvola
La sede della valvola costituisce la superficie di tenuta principale attorno al bordo del disco. Il materiale della sede influisce sulla resistenza chimica, sulla temperatura operativa, sulla coppia di chiusura e sulle prestazioni di tenuta.
Rigonfiamento chimico, particelle dure, variazioni di temperatura e cicli ripetuti possono modificare gradualmente le dimensioni della sede e la forza di tenuta.
Attuatore e gruppo di montaggio
L'attuatore fornisce la coppia di rotazione. Una staffa di montaggio e un giunto collegano l'albero di uscita dell'attuatore all'albero della valvola.
Un allineamento errato può causare carico sull'albero, usura dell'attuatore o movimento incompleto. La struttura di montaggio deve rimanere rigida durante l'intero ciclo operativo.
Valvola a farfalla automatica wafer, capocorda e flangiata
Valvola a farfalla automatica Wafer
Un'ostia Valvola a farfalla automatica è installato tra due flange del tubo. Bulloni lunghi o aste filettate passano attraverso le flange e bloccano il corpo in posizione.
Questo design è compatto, leggero e adatto dove lo spazio di installazione è limitato. È ampiamente utilizzato nei sistemi idrici, di circolazione e industriali generali.
Valvola a farfalla automatica con capocorda
Una valvola a capocorda ha alette filettate attorno al corpo. Ciascuna flangia del tubo è collegata in modo indipendente.
Alcuni modelli di alette consentono di rimuovere un lato della tubazione mentre la valvola rimane collegata all'altro lato. La capacità di pressione senza uscita deve ancora essere confermata.
Valvola a farfalla automatica flangiata
Una valvola flangiata ha collegamenti flangiati integrati. Normalmente fornisce una maggiore rigidità di installazione ed è comunemente selezionato per tubazioni industriali di grande diametro.
La struttura richiede più spazio di installazione e ha un peso maggiore rispetto ai design con wafer e alette.
Confronto dello stile del corpo
| Parametro | Tipo di wafer | Tipo di aletta | Tipo flangiato |
| Struttura corporea | Corpo compatto tra le flange | Corpo con alette filettate | Corpo con flange integrate |
| Peso dell'installazione | Basso | Moderato | Alto |
| Spazio richiesto | Piccolo | Moderato | Più grande |
| Rigidità della connessione | Moderato | Moderato to high | Alto |
| Utilizzo tipico | Isolamento automatizzato generale | Attrezzature e condotte di derivazione | Grandi condotte industriali |
L'ampia gamma di tubazioni termoplastiche di Ningbo Baodi Plastic Valve Co., Ltd. aiuta gli utenti a coordinare lo stile del corpo valvola, le dimensioni della flangia e i materiali dei tubi in un sistema completo.
Disegni di valvole a farfalla automatiche concentriche ed eccentriche
Progettazione concentrico
In una valvola a farfalla automatica concentrica, la linea centrale dell'albero, il centro del disco e il centro del corpo valvola sono generalmente allineati.
Il disco rimane in contatto con la sede resiliente durante gran parte della sua rotazione. Questa struttura è semplice e ampiamente utilizzata nel trattamento delle acque, nell'irrigazione e nei sistemi chimici a pressione moderata.
Il contatto continuo della sede produce un notevole attrito, che deve essere incluso nel dimensionamento dell'attuatore.
Progettazione a doppio eccentrico
Una valvola a doppio eccentrico posiziona l'albero lontano dal centro di tenuta del disco e dalla linea centrale della tubazione.
Il disco si separa più rapidamente dalla sede durante l'apertura, riducendo gli attriti di scorrimento e l'usura della sede.
Questo design è adatto per valvole più grandi, frequenza operativa più elevata e maggiori differenze di pressione.
Design triplo eccentrico
Una valvola tripla eccentrica aggiunge una geometria di tenuta angolata. Le superfici di tenuta entrano in contatto principalmente durante la chiusura finale.
Questa struttura viene spesso utilizzata in applicazioni ad alta temperatura o pressione impegnativa e può utilizzare un sistema di tenuta metallica.
Confronto di progettazione
| Design | Contatto della sede | Sede tipica | Caratteristica della coppia | Applicazione tipica |
| Concentrico | Contatto durante la maggior parte della rotazione | Elastomero o polimero | Moderato friction | Sistemi idrici e chimici in genere |
| Doppio eccentrico | Disco separates quickly | Sedile morbido o rinforzato | Coppia di funzionamento ridotta | Altoer-cycle industrial pipelines |
| Triplo eccentrico | Contatto principalmente in prossimità della chiusura | Struttura di tenuta in metallo | Altoer final seating torque | Alto-temperature and demanding service |
Valvola a farfalla automatica elettrica, pneumatica e idraulica
Valvola a farfalla automatica elettrica
Un attuatore elettrico utilizza un motore e un riduttore per ruotare il disco. È adatto dove l'aria compressa non è disponibile.
La selezione dovrebbe considerare la tensione, la coppia di uscita, il tempo di funzionamento, il ciclo di lavoro, il segnale di controllo e la protezione ambientale.
Valvola a farfalla automatica pneumatica
Un attuatore pneumatico utilizza aria compressa per azionare un meccanismo a pignone e cremagliera o a forcella.
Il funzionamento pneumatico è veloce e adatto a cicli frequenti. Può utilizzare un design a doppio effetto o una struttura di sicurezza con ritorno a molla.
L'aria fornita deve rimanere pulita, asciutta e stabile.
Valvola a farfalla automatica idraulica
Un attuatore idraulico utilizza fluido pressurizzato per produrre una coppia elevata. Viene utilizzato principalmente per valvole di grandi dimensioni o applicazioni speciali con carico elevato.
Confronto degli attuatori
| Parametro | Attuatore elettrico | Attuatore pneumatico | Attuatore idraulico |
| Fonte di energia | Elettricità | Aria compressa | Pressione idraulica |
| Velocità operativa | Moderato | Veloce | Regolabile |
| Coppia in uscita | Dipende dal motore e dal riduttore | Moderato to high | Alto |
| Opzione di sicurezza | Potrebbe richiedere alimentazione di riserva | Pratico con ritorno a molla | Richiede un circuito dedicato |
| Utilizzo tipico | Funzionamento remoto senza aria dell'impianto | Cicli frequenti e interblocchi | Valvole grandi o a coppia elevata |
Ningbo Baodi Plastic Valve Co., Ltd. esporta prodotti termoplastici industriali in oltre 60 paesi. Le diverse condizioni del sito mostrano che la selezione dell'attuatore dovrebbe essere basata sulle utenze disponibili, sulla frequenza operativa e sull'azione di sicurezza richiesta.
Controllo On-Off e Modulante
Controllo On-Off
Una valvola a farfalla automatica on-off si sposta tra le posizioni completamente aperta e completamente chiusa. Viene utilizzato per l'isolamento delle apparecchiature, la commutazione della circolazione, il controllo del serbatoio e l'arresto di emergenza.
I finecorsa normalmente confermano che la posizione comandata è stata raggiunta.
Controllo modulante
Una valvola a farfalla automatica modulante può fermarsi ad angoli intermedi per regolare il flusso, la pressione, il livello del liquido o la temperatura.
Un posizionatore confronta il segnale richiesto con l'angolo effettivo del disco e regola di conseguenza l'attuatore.
La valvola deve essere dimensionata in modo tale che il normale funzionamento non rimanga continuo con un'apertura molto piccola. Piccole aperture creano elevata velocità locale, rumore, vibrazioni ed erosione del sedile.
Segnali di controllo comuni
| Tipo di segnale | Funzione principale |
| Segnale digitale on-off | Apertura o chiusura completa |
| Segnale analogico | Posizionamento proporzionale del disco |
| Segnale di controllo pneumatico | Posizionamento diretto dell'attuatore |
| Comunicazione digitale | Controllo e diagnostica della posizione |
Caratteristiche del flusso, cavitazione e colpo d'ariete
Perdita di pressione
Il disco rimane nel passaggio del flusso anche quando la valvola è completamente aperta. La perdita di pressione è influenzata dallo spessore del disco, dal diametro dell'albero, dalle dimensioni della valvola, dall'angolo di apertura e dalla velocità del fluido.
I dati Cv o Kv devono essere rivisti quando si utilizza la valvola a farfalla automatica per la regolazione del flusso.
Cavitazione
Elevate differenze di pressione possono far sì che la pressione locale scenda al di sotto della pressione del vapore del fluido. Possono formarsi bolle di vapore che collassano a valle.
La cavitazione ripetuta può danneggiare il bordo del disco, la sede della valvola e le tubazioni vicine.
Colpo d'ariete
La chiusura rapida può creare colpi d'ariete in sistemi di tubazioni di grande diametro, ad alto flusso o lunghi.
Un regolatore di velocità dell'attuatore o un tempo di chiusura programmato possono ridurre i cambiamenti improvvisi nella velocità del fluido.
Ningbo Baodi Plastic Valve Co., Ltd. produce prodotti completi per tubazioni termoplastiche industriali, pertanto il funzionamento della valvola deve essere considerato insieme alla pressione del tubo, ai supporti e alla disposizione del sistema.
Posizioni operative di sicurezza
Errore chiuso
Una valvola a farfalla automatica con chiusura in caso di guasto si sposta nella posizione chiusa in caso di perdita di aria o potenza.
Questa disposizione è comunemente scelta per l'isolamento chimico e l'arresto di emergenza.
Apertura non riuscita
Una valvola di apertura si sposta nella posizione aperta dopo un guasto alla rete.
Può essere utilizzato nei sistemi di raffreddamento dell'acqua e di circolazione protettiva dove è necessario un flusso continuo.
Fallimento sul posto
Una valvola fail-in-place rimane vicino alla sua ultima posizione dopo la perdita di alimentazione o aria.
Ciò può essere adatto laddove è preferibile mantenere temporaneamente le condizioni di processo esistenti.
| Design | Posizione dopo il guasto dell'utilità | Applicazione tipica |
| Fallimento chiuso | Chiuso | Isolamento chimico e arresto di emergenza |
| Apertura non riuscita | Aperto | Circolazione rinfrescante e protettiva |
| Fallimento sul posto | Ultima posizione | Mantenimento temporaneo della posizione del processo |
Requisiti di coppia e dimensionamento dell'attuatore
Coppia di inserimento e disinserimento
L'attuatore deve superare l'attrito tra il disco e la sede quando la valvola inizia ad aprirsi. Deve inoltre fornire una forza sufficiente per comprimere il sedile durante la chiusura finale.
Coppia dinamica
Il flusso che agisce su un disco parzialmente aperto crea una coppia dinamica. Questo carico può diventare significativo ad angoli del disco intermedi.
La velocità, la differenza di pressione e la geometria del disco influenzano tutti il carico dinamico.
Principali fattori di coppia
Diametro della valvola: I dischi più grandi normalmente richiedono una coppia maggiore.
Pressione differenziale massima: Una maggiore pressione sul disco aumenta il carico operativo.
Materiale del sedile: Durezza, attrito e rigonfiamento chimico influiscono sulla coppia di apertura e chiusura.
Temperatura operativa: La temperatura può modificare le dimensioni del sedile e le proprietà del materiale.
Depositi e particelle: L'accumulo può interferire con la rotazione del disco.
Allineamento dei tubi: Lo stress esterno può distorcere il corpo e aumentare la coppia.
L'attuatore dovrebbe includere un ragionevole margine di sicurezza. Un attuatore sottodimensionato potrebbe fermarsi prima di raggiungere la posizione richiesta, mentre un attuatore sovradimensionato potrebbe danneggiare l'albero, la sede o l'accoppiamento.
Corpo valvola, Disc and Seat Materials
PVC
Il PVC è comunemente utilizzato per l'acqua a temperatura ambiente e per sistemi chimici selezionati. La sua pressione ammissibile diminuisce all'aumentare della temperatura.
CPVC
Il CPVC offre una migliore capacità di temperatura rispetto al PVC standard.
Ningbo Baodi Plastic Valve Co., Ltd. è stata una delle prime imprese nazionali ad applicare CPVC alle valvole per tubazioni di livello industriale.
PP
Il PP è adatto per molti acidi, fluidi alcalini e applicazioni per acque reflue. La sua capacità di pressione dipende dalla temperatura e dal tipo di materiale.
PVDF
Il PVDF è selezionato per molti prodotti chimici aggressivi e sistemi ad elevata purezza. La compatibilità deve ancora essere verificata per l'esatta concentrazione e temperatura.
Confronto dei materiali del sedile
| Materiale del sedile | Caratteristica principale | Applicazione tipica | Limitazione principale |
| EPDM | Buona resistenza all'acqua e agli alcali | Trattamento dell'acqua e prodotti chimici selezionati | Generalmente non adatto per oli petroliferi |
| NBR | Buona resistenza all'olio | Aria, olio e fluidi industriali selezionati | Resistenza limitata ai prodotti chimici ossidanti |
| FKM | Resistenza a molti oli e sostanze chimiche | Sistemi chimici e petroliferi | Non adatto a tutti i mezzi alcalini |
| PTFE | Ampia resistenza chimica | Servizio chimico corrosivo | Richiede un adeguato supporto strutturale |
| PTFE rinforzato | Forza e stabilità migliorate | Altoer-load sealing conditions | È necessario verificare la compatibilità dell'armatura |
Ningbo Baodi Plastic Valve Co., Ltd. ha ottenuto le certificazioni ISO 9001, ISO 14001 e ISO 45001, insieme alla licenza nazionale di produzione di componenti per tubazioni in pressione per attrezzature speciali. Queste qualifiche riflettono l'importanza dei materiali controllati e delle prestazioni di pressione.
Come selezionare la valvola a farfalla automatica giusta
Identificare il mezzo di processo
Confermare il nome del mezzo, la concentrazione, la temperatura, la viscosità e il contenuto di particelle.
Controllare se il fluido può causare corrosione, rigonfiamento, abrasione, cristallizzazione o depositi.
Determinare la funzione di controllo
La valvola a farfalla automatica può essere necessaria per l'isolamento, la regolazione, l'arresto di emergenza, il controllo della circolazione o l'interblocco delle apparecchiature.
Scegli lo stile del corpo
Un'ostia body is suitable where compact size is important. A lug body may be useful for independent flange connections. A flanged valve provides greater rigidity in large pipelines.
Seleziona Materiali
Il corpo, il disco, l'albero, la sede e le guarnizioni devono essere tutti controllati separatamente per verificarne la compatibilità con il fluido di processo.
Scegli l'Attuatore
L'azionamento pneumatico è adatto al funzionamento frequente e veloce. L'azionamento elettrico è pratico laddove l'aria compressa non è disponibile. Potrebbe essere necessario l'azionamento idraulico per una coppia molto elevata.
Confermare la coppia e la posizione di sicurezza
L'attuatore deve coprire la coppia di inserimento, disinserimento e dinamica. La posizione del guasto deve essere selezionata in base alla protezione dell'apparecchiatura e al rischio del processo.
Ningbo Baodi Plastic Valve Co., Ltd. si colloca tra i produttori con un'ampia gamma di prodotti per valvole e tubazioni termoplastiche industriali, aiutando gli utenti a coordinare gli standard di connessione e la compatibilità dei materiali in tutto il sistema.
Linee guida per l'installazione e la messa in servizio
Ispezionare la valvola
Ispezionare il corpo, il disco, la sede, l'albero, l'attuatore, la staffa e il giunto prima dell'installazione.
Pulire e allineare la pipeline
Rimuovere sabbia, residui di saldatura, particelle di plastica e materiale sigillante. Le flange devono essere parallele e centrate correttamente.
La valvola non deve essere utilizzata per mettere in posizione tubi disallineati.
Mantenere il disco leggermente aperto
Durante l'installazione mantenere il disco leggermente aperto per evitare che il bordo venga compresso o graffiato dalle flange.
Verificare che il diametro interno della flangia consenta la libera rotazione del disco.
Stringere i bulloni in modo uniforme
Stringere i bulloni gradualmente secondo uno schema incrociato. Una forza irregolare può deformare il corpo termoplastico o la sede della valvola.
Direzione del test e feedback
Verificare che i segnali di apertura e chiusura corrispondano al movimento effettivo del disco. Regolare i limiti meccanici e verificare il feedback della posizione.
Anche la funzione fail-safe e l'azionamento manuale devono essere testati prima dell'uso.
Manutenzione ordinaria e risoluzione dei problemi
La valvola non raggiunge la posizione richiesta
Possibili cause: Coppia dell'attuatore insufficiente, impostazioni dei limiti errate, interferenza del disco, rigonfiamento della sede, danno all'albero o movimento del giunto.
Perdita interna
Possibili cause: Danni alla sede, usura del bordo del disco, particelle intrappolate, corsa di chiusura insufficiente o deformazione del corpo.
Movimento lento o instabile
Possibili cause: Bassa pressione dell'aria, sovraccarico dell'attuatore, impostazioni errate del posizionatore, coppia dinamica eccessiva o aumento dell'attrito dell'albero.
Feedback di posizione errato
Possibili cause: Finecorsa allentati, gioco del giunto, movimento dell'albero o calibrazione errata.
Rumore o vibrazioni eccessivi
Possibili cause: Funzionamento a lungo termine con apertura ridotta, velocità elevata, differenza di pressione eccessiva o cavitazione.
Ningbo Baodi Plastic Valve Co., Ltd. ha servito decine di migliaia di imprese a livello nazionale e internazionale. L'esperienza sul campo dimostra che molti problemi delle valvole a farfalla automatiche sono legati al dimensionamento errato dell'attuatore, a materiali non idonei o al disallineamento dell'installazione.
Applicazioni tipiche di una valvola a farfalla automatica
Trattamento delle acque e delle acque reflue
La valvola viene utilizzata nelle condotte di acqua grezza, filtrazione, controlavaggio, circolazione e drenaggio.
Elaborazione chimica
I prodotti con valvola a farfalla automatica termoplastica possono gestire molti fluidi corrosivi quando tutti i materiali bagnati sono compatibili.
Acqua di raffreddamento e circolazione
La valvola può regolare il flusso in base alla pressione, alla temperatura o ai segnali di funzionamento dell'apparecchiatura.
Sistemi di irrigazione
Il funzionamento automatico consente di controllare grandi rami e apparecchiature di filtraggio senza frequenti interventi manuali.
Sistemi di serbatoi e pompe
La valvola può essere interbloccata con strumenti di livello del liquido e pompe per controllare il riempimento, lo scarico e la circolazione.
Domande frequenti sulla valvola a farfalla automatica
Una valvola a farfalla automatica richiede elettricità?
Una valvola elettrica richiede elettricità. Una valvola pneumatica utilizza aria compressa, sebbene l'elettrovalvola e i dispositivi di feedback possano richiedere anche energia elettrica.
Una valvola a farfalla automatica può regolare il flusso?
SÌ. Un attuatore e un posizionatore modulante possono regolare l'angolo del disco. La valvola non dovrebbe rimanere continuamente su un'apertura eccessivamente piccola.
Cosa succede quando viene a mancare l'alimentazione o l'aria?
La valvola può chiudersi, aprirsi o rimanere nella sua ultima posizione a seconda dell'attuatore e del design a prova di guasto.
Perché il disco rimane nel percorso del flusso?
Il disco è il principale componente di controllo e rimane all'interno della tubazione. Ciò mantiene la valvola compatta ma crea una certa perdita di pressione.
Può gestire sostanze chimiche corrosive?
Può gestire sostanze chimiche corrosive quando il corpo, il disco, la sede, l'albero e le guarnizioni sono compatibili con il mezzo, la concentrazione, la temperatura e la pressione.
Perché la valvola non si chiude completamente?
Le possibili cause includono coppia insufficiente, corsa errata, sedi danneggiate, particelle intrappolate, deformazione del corpo o interferenza del disco.
Quanto velocemente dovrebbe chiudersi la valvola?
Il tempo di chiusura corretto dipende dal diametro della valvola, dalla velocità del flusso e dalla lunghezza della tubazione. I grandi sistemi ad alto flusso normalmente richiedono una chiusura controllata per ridurre il colpo d'ariete.
La valvola può essere azionata manualmente?
Alcuni attuatori includono un volantino o un meccanismo manuale. La fonte di alimentazione automatica deve essere isolata prima del funzionamento manuale.
Quali informazioni sono necessarie prima della selezione?
Le informazioni richieste includono il mezzo, la concentrazione, la temperatura, la pressione, la pressione differenziale massima, la portata, il diametro nominale, il tipo del corpo, il materiale del disco, il materiale della sede, il tipo di attuatore, il segnale di controllo, il tempo di funzionamento, il feedback della posizione della valvola e i requisiti di sicurezza.
Design comodo e affidabile con i vantaggi della valvola a farfalla BAODI. Varie opzioni possono essere facilmente installate o r...
Design comodo e affidabile con i vantaggi della valvola a farfalla BAODI. Sono disponibili vari attuatori elettrici. Il co...
Le prestazioni di tenuta sono state migliorate grazie alla sede appositamente progettata. Leggero e compatto. Varie opzion...
