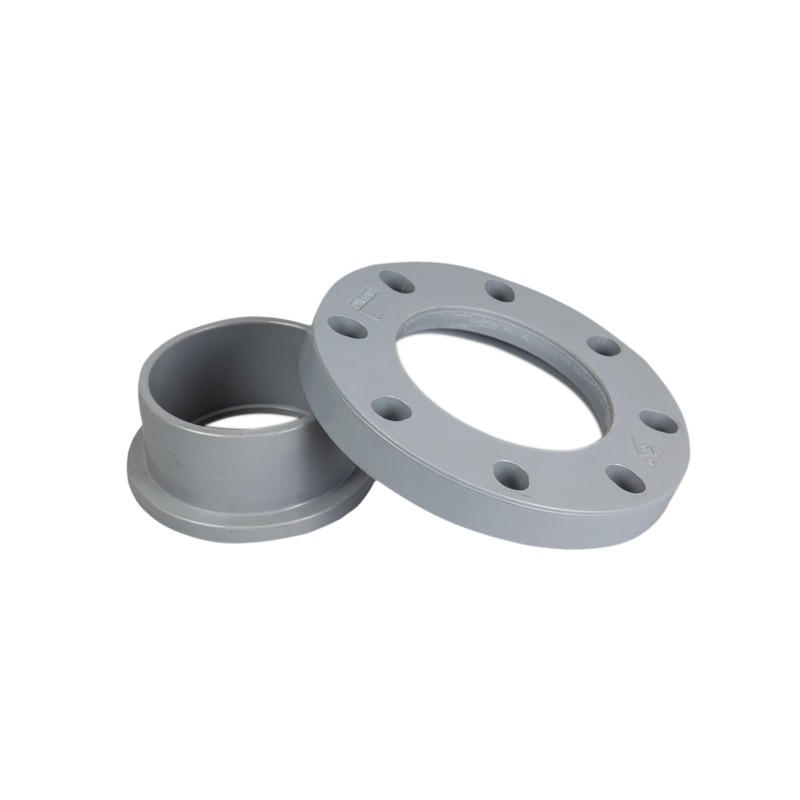

FLANGIA IN PIETRA VAN CPVC

Le flange in CPVC Van Stone utilizzano un design a flangia libera (van Stone), che consente all'anello della flangia di ruotare indipendentemente dall'estremità saldata o incollata al tubo, il che semplifica l'allineamento dei fori dei bulloni durante l'installazione dei sistemi di tubazioni in CPVC.

Specifiche chiave:
• Prodotto secondo gli standard DIN e GB, con compatibilità della superficie della flangia con gli standard ANSI 150#, DIN PN10, JIS 10K e ISO per flessibilità di installazione tra standard.
• Il design dell'anello della flangia sciolto (van stone) consente di ruotare i fori dei bulloni in allineamento con la flangia di accoppiamento dopo che l'estremità del tronchetto è fissata al tubo, eliminando la necessità di orientare con precisione il tubo durante la fusione o l'incollaggio.
• Le opzioni di connessione con presa e fusione fissano saldamente l'estremità del tronchetto al tubo CPVC, corrispondente alla temperatura elevata per cui è stato scelto il CPVC.
• L'assorbimento d'acqua inferiore allo 0,01% e la percentuale di contrazione inferiore allo 0,4% supportano la stabilità dimensionale a lungo termine in condizioni di servizio prolungato.
• La resistenza alla trazione di 41-50 MPa fornisce la resistenza meccanica richiesta per le connessioni bullonate con valori di pressione della flangia standard.
• Disponibile da DN15 a DN300, con una superficie di tenuta frontale piana classificata PN10.

L'anello flangiato rotante rappresenta un particolare vantaggio di installazione su tubazioni più lunghe o laddove l'orientamento dell'estremità del tronchetto è difficile da controllare con precisione durante la saldatura per fusione, poiché l'allineamento dei fori può essere corretto dopo la realizzazione del giunto anziché richiedere un perfetto allineamento in anticipo.

Le applicazioni tipiche includono processi CPVC e sistemi di tubazioni per acqua calda in cui la facilità di allineamento dei fori durante l'installazione riduce la manodopera sul campo e gli errori di installazione.
