Manutenzione e controllo dei rischi delle valvole manuali statiche negli impianti industriali

Quali sono i tipi più comuni di valvole manuali?

Valvole manuali sono il tipo più comune di valvole nei sistemi di controllo dei fluidi industriali e sono ampiamente utilizzate nei settori petrolifero, chimico, energetico, metallurgico, del trattamento delle acque, della fabbricazione della carta, farmaceutico, alimentare e altri. Le valvole manuali utilizzano maniglie di azionamento manuale, volantini, ruote dentate e altri dispositivi meccanici per aprire, chiudere o regolare il flusso dei fluidi. Ha una struttura semplice, è facile da usare, economico e affidabile ed è un componente indispensabile nei sistemi di tubazioni industriali. In base alle diverse forme strutturali, principi di funzionamento e occasioni applicabili, le valvole manuali possono essere principalmente suddivise nei seguenti tipi comuni:
Saracinesca manuale
La valvola a saracinesca manuale realizza il controllo on-off del fluido spostando su e giù la saracinesca a forma di cuneo o parallela. L'area di contatto tra la saracinesca e la sede della valvola è ampia durante l'apertura e la chiusura, adatta per occasioni di apertura o chiusura completa, ma non adatta per aperture e chiusure frequenti o strozzature. La valvola a saracinesca manuale presenta i vantaggi di bassa resistenza ai fluidi, buone prestazioni di tenuta, struttura semplice e lunga durata. È ampiamente utilizzato negli oleodotti, nel trattamento delle acque, nei sistemi di centrali elettriche e in altre condizioni di lavoro con elevati requisiti di tenuta.

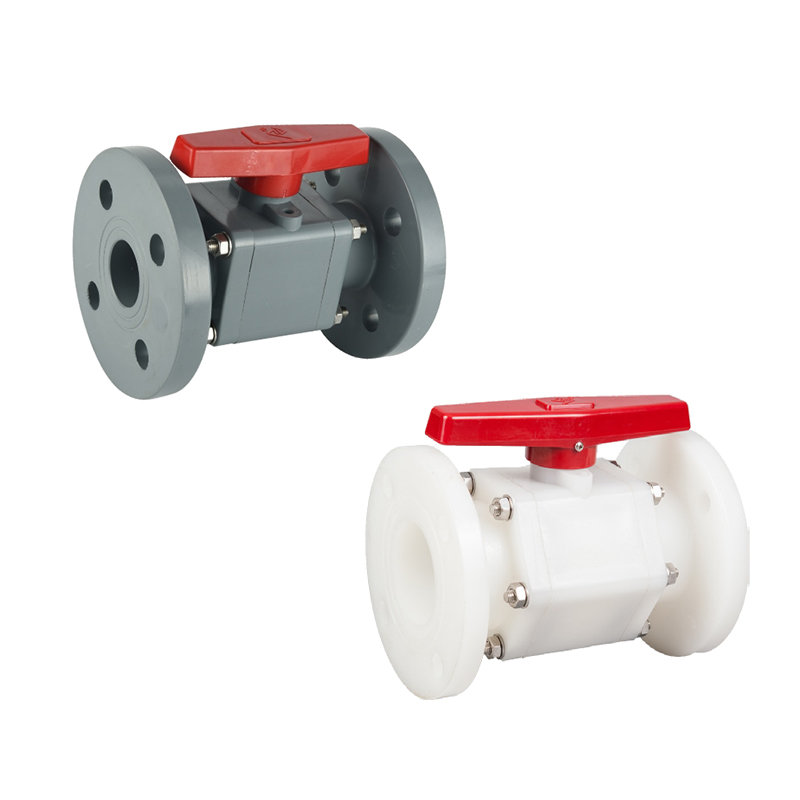

Valvola a sfera manuale
La valvola a sfera manuale utilizza la sfera per ruotare di 90° attorno all'asse della valvola per controllare il flusso del fluido. La valvola a sfera si apre e si chiude rapidamente, ha una coppia operativa ridotta e ha eccellenti prestazioni di tenuta. È particolarmente indicato per impianti che richiedono aperture e chiusure rapide e azionamenti frequenti. È adatto per liquidi puliti, gas e mezzi corrosivi. È ampiamente utilizzato nei settori petrolchimico, del gas naturale, farmaceutico, della fabbricazione della carta e altri. La sua struttura compatta è particolarmente adatta per l'installazione in spazi limitati.
Valvola di arresto manuale
La valvola di arresto manuale regola la portata spostando il disco della valvola in direzione verticale lungo la linea centrale della sede della valvola. Rispetto alla valvola a saracinesca, la valvola di arresto ha prestazioni di regolazione migliori, ma la resistenza al fluido è relativamente elevata. La valvola di arresto è adatta per le occasioni in cui è richiesto un controllo preciso del flusso o della pressione, come apparecchiature per caldaie, sistemi di vapore, processi chimici, ecc. La valvola di arresto ha una struttura semplice ed è di facile manutenzione e viene spesso utilizzata in tubazioni di piccole e medie dimensioni.
Valvola a farfalla manuale
La valvola a farfalla manuale utilizza una piastra della valvola a forma di disco che ruota attorno all'asse della valvola per aprire e chiudere il canale del fluido. Ha una struttura compatta, leggera e di basso costo, ed è particolarmente adatto al controllo di valvole di grande diametro. È comunemente utilizzato nel trattamento delle acque, nei sistemi di condizionamento dell'aria, nelle condotte antincendio e nell'industria alimentare e delle bevande. Sebbene le prestazioni di tenuta non siano buone come quelle delle valvole a sfera e delle valvole a saracinesca, presentano evidenti vantaggi in occasioni sensibili allo spazio e al peso. Prodotti migliorati come guarnizioni bidirezionali e valvole a farfalla eccentriche possono effettivamente aumentare la sua gamma di applicazioni.
Valvola a innesto manuale
Le parti di apertura e chiusura della valvola a maschio manuale sono tappi conici o cilindrici, che vengono aperti e chiusi mediante rotazione. Il suo canale di flusso è solitamente diretto con bassa resistenza al fluido. La struttura è semplice e adatta ad aperture e chiusure frequenti. È ampiamente utilizzato nello sfruttamento dei giacimenti petroliferi, nella trasmissione del gas, nelle reti di condotte urbane e in altri campi. Poiché le valvole a maschio sono soggette a usura, le moderne valvole a maschio spesso utilizzano strutture di lubrificazione o di tenuta morbida per migliorare la durata e le prestazioni di tenuta.

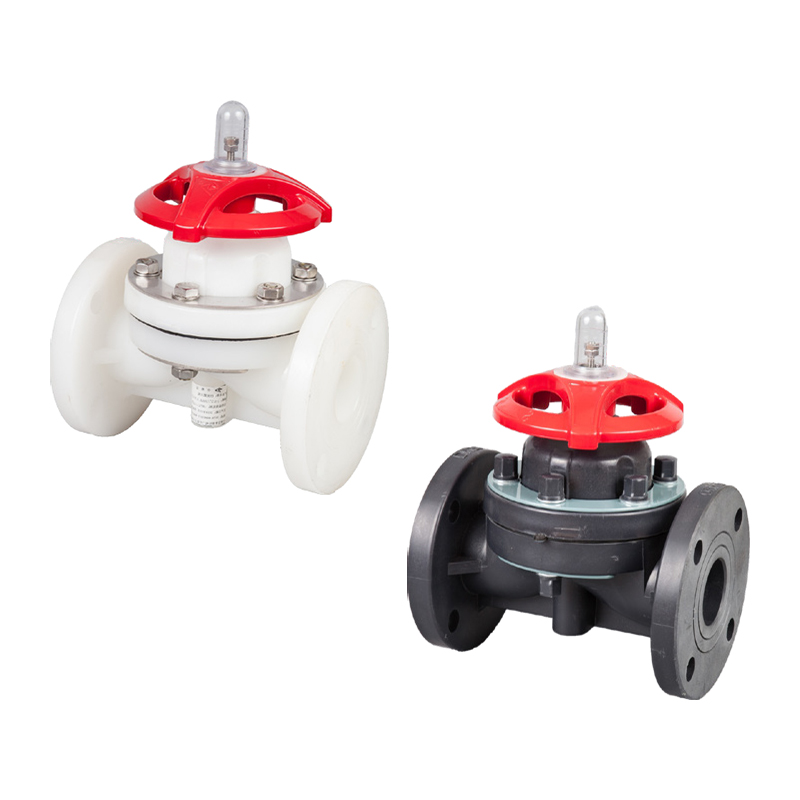

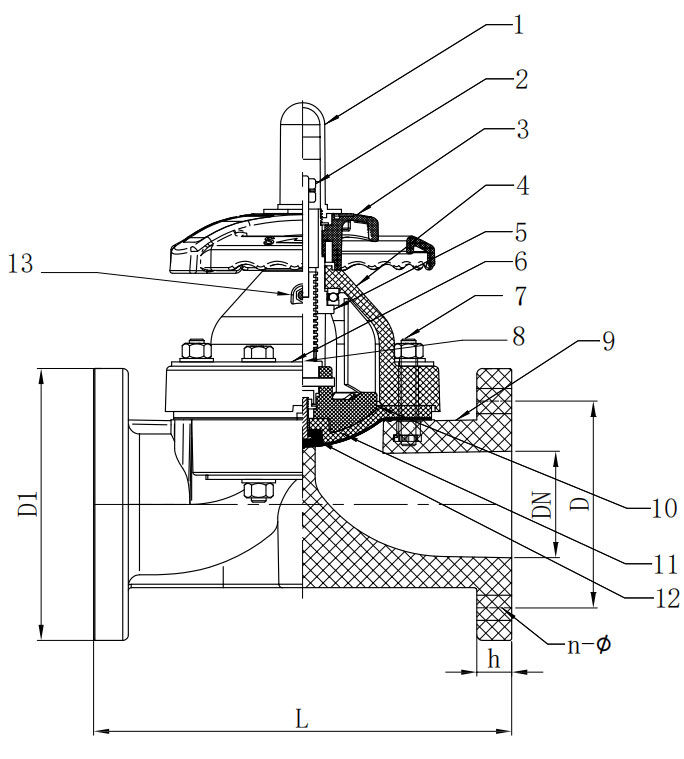

Valvola a membrana manuale
Il valvola a membrana manuale utilizza un diaframma flessibile come parte di apertura e chiusura, adatto al controllo di sistemi di tubazioni contenenti particelle solide, mezzi corrosivi o fluidi viscosi. Il suo più grande vantaggio è che non vi sono parti metalliche a contatto con il fluido, evitando problemi di corrosione e inquinamento. È adatto per flussi di processi ad alta pulizia come quelli farmaceutici, alimentari e biochimici ed è ampiamente utilizzato nei sistemi CIP/SIP. Grazie alla sua struttura speciale, è conveniente riparare e sostituire il diaframma.

Valvola a spillo manuale
Il needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Valvola di ritegno manuale
Sebbene le valvole di ritegno di solito funzionino automaticamente, alcuni sistemi utilizzano valvole di ritegno con funzioni manuali. Utilizzato per prevenire il riflusso medio e consentire l'intervento manuale in circostanze speciali. Comunemente utilizzato in occasioni ad alta sicurezza come caldaie ad alta pressione, stazioni di pompaggio, serbatoi di stoccaggio di prodotti chimici, ecc.

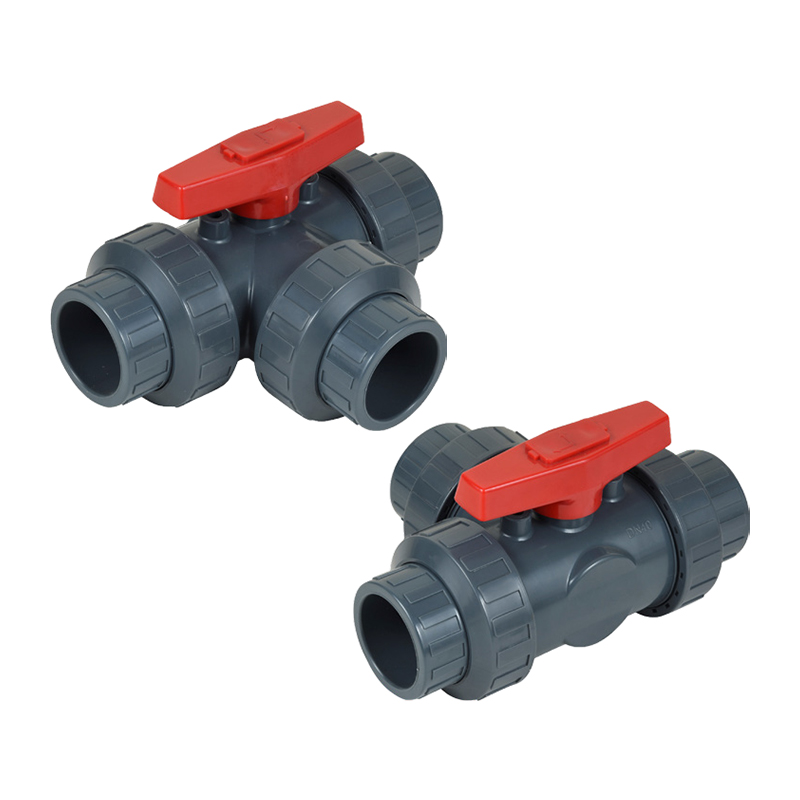

Valvola manuale a tre vie
Le valvole manuali a tre vie possono essere suddivise in strutture "tipo T" e "tipo L", adatte per cambiare la direzione del fluido o realizzare commutazioni multicanale. Viene utilizzato principalmente nei sistemi di miscelazione, deviazione o bypass ed è ampiamente utilizzato nei sistemi HVAC, nella lavorazione alimentare e nella commutazione di condutture. Funzionamento flessibile, struttura diversificata, può essere combinato con valvole a sfera, valvole a maschio e altre forme di design.

Qual è la differenza tra le valvole a sfera manuali e le valvole a saracinesca manuali nella struttura e nel metodo di tenuta?

Le valvole a sfera manuali e le valvole a saracinesca manuali sono due valvole di intercettazione comuni per tubazioni, ampiamente utilizzate in sistemi industriali come petrolio, prodotti chimici, metallurgia, energia elettrica e costruzioni. Sebbene entrambi svolgano il ruolo di apertura e chiusura dei fluidi e di interruzione dei passaggi in termini di funzione, esistono differenze essenziali nella progettazione strutturale, nel principio di tenuta, nelle prestazioni e negli scenari applicabili.
Differenze di progettazione strutturale
Il structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Il main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Differenza nel metodo di sigillatura
Il manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Il manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Differenze nelle prestazioni di apertura e chiusura
Il manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Il manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Differenze nell'ambito di applicazione
Il manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Le valvole a saracinesca manuali sono adatte per condotte di grande diametro, operazioni a bassa frequenza e piccole variazioni di pressione. Sono ampiamente utilizzati nella posizione della valvola principale di impianti idrici, riscaldamento, elettricità, metallurgia e altri sistemi e sono particolarmente adatti per l'uso come dispositivi di interruzione. La sua resistenza al flusso è estremamente bassa e non vi è quasi alcuna caduta di pressione nello stato completamente aperto, il che è più favorevole ai sistemi di trasmissione a lunga distanza.
Portata e perdite di carico
Il channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Anche le valvole a saracinesca manuali hanno una piccola resistenza al flusso nello stato completamente aperto, ma sono soggette a turbolenze e vibrazioni quando sono aperte parzialmente o incompletamente. Rispetto alle valvole a sfera, le loro strutture locali hanno maggiori probabilità di causare un'erosione media, che a sua volta influisce sulla durata della superficie di tenuta.

Come scegliere le valvole manuali per l'industria alimentare o farmaceutica

Nelle industrie alimentare e farmaceutica, le valvole manuali non svolgono solo le funzioni fondamentali di apertura, chiusura, regolazione e taglio, ma sono anche legate alla sicurezza del prodotto, alla pulizia e alla conformità della produzione. Poiché questi settori hanno requisiti estremamente elevati in termini di igiene, materiali e capacità antinquinamento, la selezione deve seguire rigorosamente gli standard di settore pertinenti e considerare pienamente fattori quali caratteristiche del mezzo, flusso di processo, metodi di pulizia e disinfezione e materiali della struttura della valvola.
Design strutturale che soddisfa gli standard igienici
Il food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Selezione dei materiali del corpo valvola e dei materiali di tenuta
La selezione del materiale influisce direttamente sulla resistenza alla corrosione, alla temperatura e alla biocompatibilità della valvola. Le industrie alimentari e farmaceutiche consigliano l'uso dell'acciaio inossidabile 316L come materiale principale per il corpo della valvola a causa della sua eccellente resistenza alla corrosione e saldabilità, nonché alla sua capacità di resistere agli ambienti acidi, alcalini e con vapore ad alta temperatura comunemente utilizzati nei sistemi CIP (Clean-in-Place) e SIP (Sterilize-in-Place). Le guarnizioni devono essere realizzate in politetrafluoroetilene (PTFE) per uso alimentare certificato FDA, EPDM (gomma monomerica etilene propilene diene) o FKM (gomma fluorurata) e altri materiali con buona resistenza chimica e resistenza al calore per garantire che il mezzo non sia contaminato.
Facile pulizia e sterilizzazione CIP/SIP
Durante la produzione di alimenti e medicinali, il sistema di tubazioni deve essere regolarmente pulito sul posto (CIP) e sterilizzato a vapore sul posto (SIP). La struttura della valvola deve essere compatibile con questo tipo di pulizia. Durante la selezione, considerare se la cavità della valvola ha una funzione di svuotamento automatico, se può ottenere una pulizia senza residui, se la guarnizione ha una resistenza alle alte temperature (≥150°C) e se la valvola supporta il tempo del ciclo di sterilizzazione (generalmente richiesto superiore a 30 minuti). Le strutture delle valvole a tre vie, delle valvole a membrana e delle valvole di campionamento asettico sono state ottimizzate e sono più adatte a tali processi.
Tipi di valvole sanitarie preferite come valvole a membrana e valvole a farfalla
Le valvole a membrana sono ampiamente utilizzate in luoghi con elevati requisiti di pulizia perché i loro mezzi entrano in contatto solo con la cavità interna del corpo valvola e con il materiale della membrana. La sua struttura è semplice e non è presente alcuna zona di ritenzione nella cavità della valvola, che è particolarmente adatta al convogliamento di particelle solide ad alta viscosità o fluidi corrosivi. Le valvole a farfalla hanno le caratteristiche di struttura compatta, leggerezza e apertura e chiusura rapide. Sono spesso utilizzati in situazioni di bassa pressione o flusso elevato, in particolare per il riempimento, la filtrazione e il trasporto. Le valvole a farfalla sanitarie sono generalmente dotate di connessioni a morsetto a sgancio rapido, facili da smontare, pulire e manutenere in loco e soddisfano le specifiche GMP.
Il metodo di connessione deve soddisfare i requisiti sanitari
Il connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-miscelazione e controllo batch
Il multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Conformità ai requisiti GMP e di convalida
Secondo i requisiti delle Good Manufacturing Practice (GMP) per la produzione farmaceutica, l'attrezzatura dovrebbe avere una buona verificabilità e coerenza. La valvola manuale selezionata deve disporre di documenti di convalida, tra cui certificazione del materiale, rapporto di prova del materiale di tenuta, rapporto di prova di pressione, certificazione di rugosità superficiale, disegni di installazione, ecc. Allo stesso tempo, il produttore deve fornire supporto documentale IQ (conferma di installazione)/OQ (conferma di funzionamento)/PQ (conferma di prestazioni) per soddisfare la revisione del sistema di gestione della qualità.
Valutazione della resistenza alla corrosione e della vita utile
I mezzi comuni nell'industria alimentare, come i latticini, i succhi, la salsa di soia e l'alcol, hanno una certa acidità e alcalinità; nell'industria farmaceutica, come l'etanolo, il perossido di idrogeno e i disinfettanti acidi, sono altamente corrosivi. La struttura della valvola deve essere in grado di resistere all'erosione a lungo termine da parte di detergenti e reagenti chimici, garantendo al tempo stesso la durata utile. È rec
