Valvola a membrana manuale

Casa / Prodotti / Valvola manuale / Valvola a membrana manuale / Valvole a membrana flangiate

PRECEDENTE：Valvole a membrana True Union SUCCESSIVO：Nessun articolo successivo

Parti e Materiali
Dimensioni e Specifiche
Descrizione
Opzioni
FAQ
Contattaci

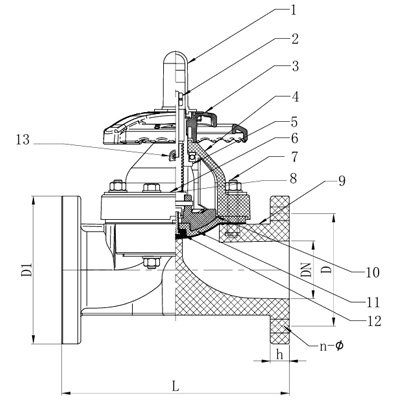

NO.	Parti	Materiali
1	Copertura del misuratore	computer
2	Dado prigioniero	acciaio, acciaio inossidabile
3	Volantino	ABS, PPG
4	Cofano	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	Manica	Ghisa con nichelatura, lega di rame
6	Consiglio	Acciaio rivestito in plastica, acciaio inossidabile
7	Prigioniero e dado	acciaio, acciaio inossidabile
8	Gambo	acciaio, acciaio inossidabile，copper alloy
9	Corpo	FRPP, PPH, UPVC, CPVC, PVDF
10	Compressore	PVDF, CPVC, PVDF, CPVC, ghisa
11	Cuscino	EPDM, FPM
12	Diaframma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Ingrassatore	DN80, 80-250solo usato, lega di rame, acciaio inossidabile

Valore di riferimento del Cv
100% completamente aperto

DN			Valore CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Grafico temperatura%pressione

DN	FRPP			PPH			PVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabella delle dimensioni

DN	D1（mm）			D（mm）			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

Le valvole a diaframma flangiate sono valvole di controllo del flusso progettate con precisione progettate per applicazioni di gestione di fluidi corrosivi, ultrapuri e critici nell'industria chimica, nella produzione di semiconduttori, nel trattamento delle acque e nell'industria farmaceutica. Basata su un'esperienza produttiva risalente al 1979, quando la prima valvola a membrana in plastica fu prodotta e certificata dal Ministero dell'Industria Chimica nel 1983, questa serie di valvole combina decenni di perfezionamento ingegneristico con la moderna tecnologia di tenuta.

Caratteristiche principali:
• I materiali di alta qualità della membrana e dell'ammortizzatore garantiscono una bassa deformazione di compressione, garantendo prestazioni di tenuta affidabili a lungo termine in caso di cicli ripetuti.
• Il design ottimizzato della distribuzione della pressione sul corpo della valvola riduce la coppia di chiusura richiesta per il funzionamento, facilitando l'azionamento della valvola e riducendo l'usura del gruppo stelo e coperchio.
• Il controllo rigoroso sulle tolleranze di produzione e assemblaggio produce una regolazione del flusso stabile e accurata, con prestazioni costanti su tutta la gamma di dimensioni delle valvole.
• Un percorso del flusso a stramazzo e privo di angoli morti impedisce l'accumulo di materiale e la contaminazione incrociata, fondamentali per le linee di processo igieniche e di elevata purezza.
• L'eccellente resistenza alla corrosione delle parti bagnate protegge da acidi aggressivi, alcali e sostanze chimiche.
• L'assenza di premistoppa significa assenza di usura della guarnizione, assenza di percorsi di perdita legati alla guarnizione e minori esigenze di manutenzione durante la vita utile della valvola.

Disponibile in stili di connessione flangiata per il fissaggio diretto alle flange di tubazioni standard, questa valvola è adatta alle linee di processo principali, ai collettori di distribuzione e alle applicazioni in cui è preferibile una connessione fissa e non rimovibile per l'integrità del sistema a lungo termine. I materiali del corpo, i composti della membrana e i valori di pressione possono essere configurati per soddisfare specifici requisiti di compatibilità chimica e temperatura operativa.

Le applicazioni tipiche includono sistemi di dosaggio chimico, impianti di trattamento delle acque reflue, distribuzione di acqua ultrapura, lavorazione a umido di semiconduttori e linee di trasferimento di fluidi farmaceutici. Il meccanismo di chiusura non lubrificato, basato su diaframma, elimina il rischio di grippaggio o grippaggio comune alle valvole a sfera e a maschio, rendendolo una scelta affidabile per compiti di isolamento e strozzamento in mezzi corrosivi o carichi di particolato.
