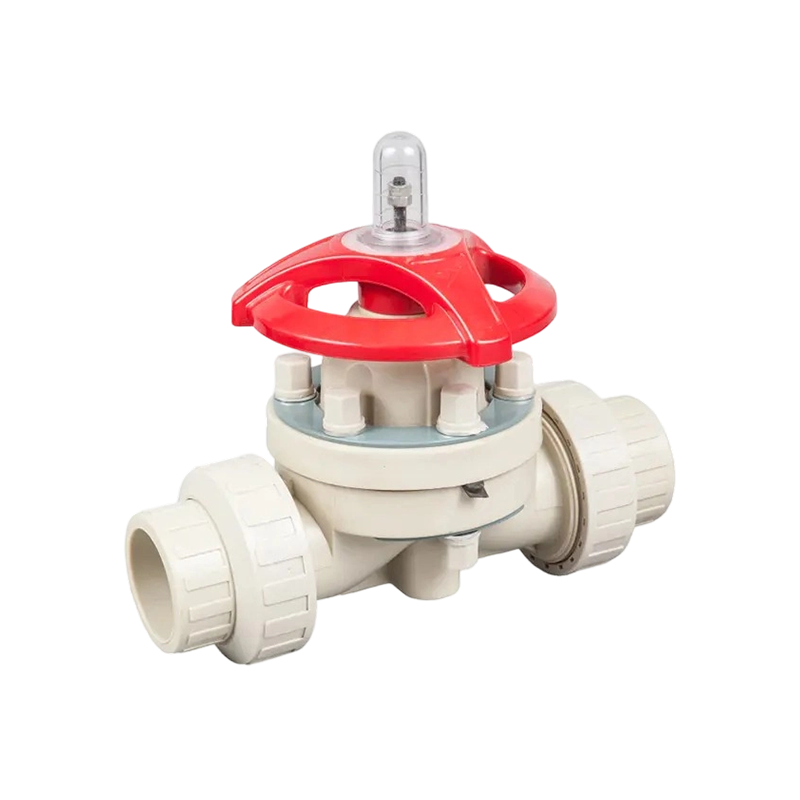

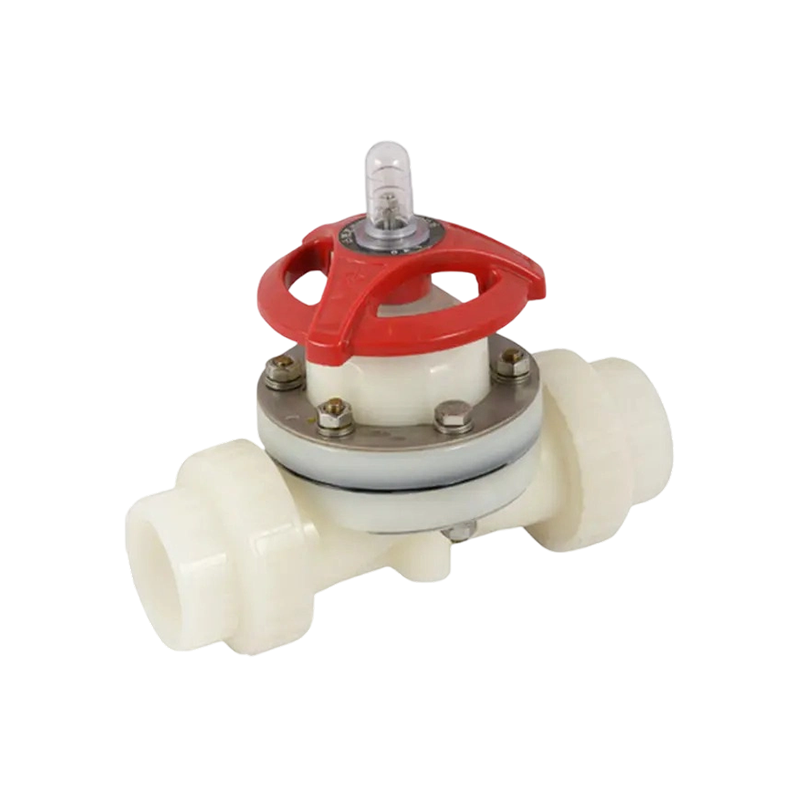

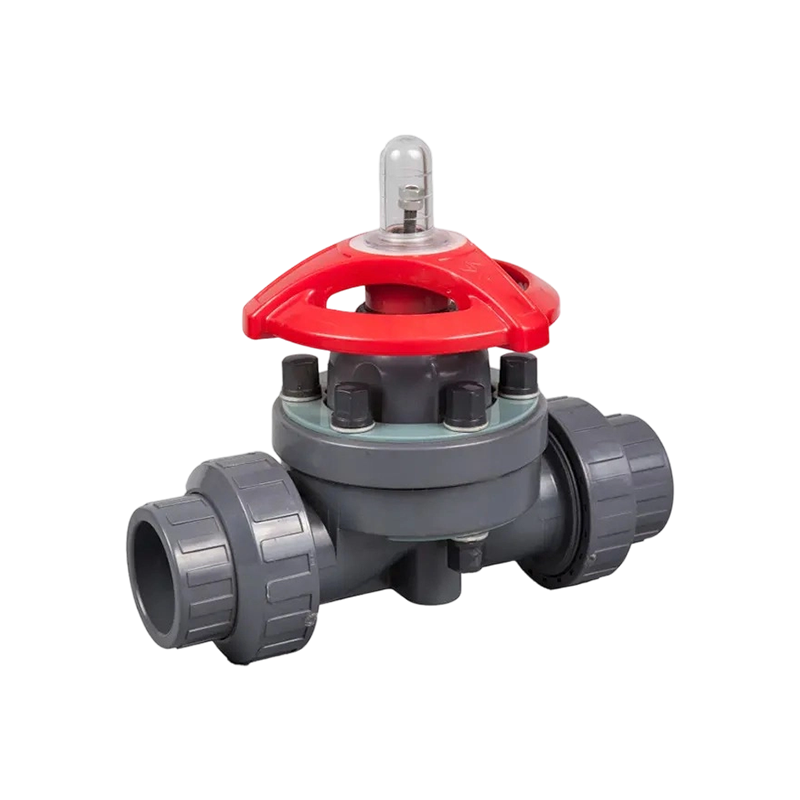

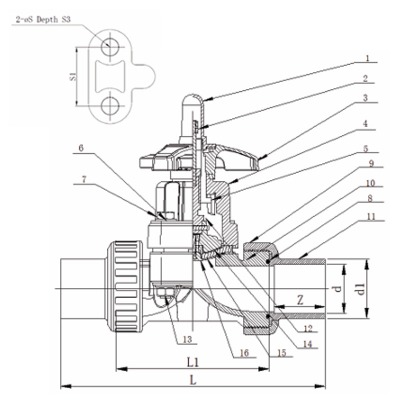

Le valvole a diaframma con raccordo vero condividono le stesse prestazioni di tenuta delle valvole a diaframma flangiate standard aggiungendo al contempo un collegamento a raccordo rimovibile su entrambe le estremità del corpo valvola, consentendo di estrarre la valvola dalla tubazione per ispezione, pulizia o sostituzione senza disturbare il sistema di tubazioni circostante.
Caratteristiche principali:
• Le prestazioni di tenuta corrispondono a quelle delle valvole a membrana flangiate, supportate dallo stesso design della membrana e della sede utilizzato su tutta la linea della valvola a membrana.
• L'ampia capacità di flusso attraverso il corpo della valvola supporta le linee di processo in cui è importante ridurre al minimo la caduta di pressione.
• I dadi di raccordo su entrambe le estremità consentono una rapida disconnessione dalla tubazione, semplificando la manutenzione, la sostituzione della valvola e la riconfigurazione del sistema senza tagliare o risaldare il tubo.
• Il design compatto del corpo riduce la lunghezza complessiva di installazione rispetto alle alternative flangiate, utile nei layout di skid e apparecchiature con vincoli di spazio.
L'esperienza sul campo in molte installazioni dimostra che le connessioni di tipo union sono più adatte a linee di dimensioni più piccole. Errori di installazione nelle tubazioni di fabbrica possono esercitare sollecitazioni irregolari sui dadi di raccordo, causando perdite o danni ai dadi nel tempo. Per questo motivo, questo tipo di valvola è consigliato per dimensioni fino a DN50, con valvole a membrana flangiate consigliate per diametri nominali maggiori dove lo stress di connessione e il carico meccanico sono maggiori.
Le applicazioni tipiche includono skid per apparecchiature, punti di campionamento, linee di processo su scala pilota e di laboratorio e installazioni in cui le valvole devono essere rimosse periodicamente per la pulizia o l'ispezione. Il suo ingombro compatto e il design rimovibile la rendono una scelta pratica per i costruttori di apparecchiature OEM e per i produttori di skid di processo che lavorano in spazi ristretti e con vincoli di budget, pur offrendo la stessa resistenza alla corrosione e il controllo preciso del flusso presenti nell'intera gamma di valvole a membrana.
