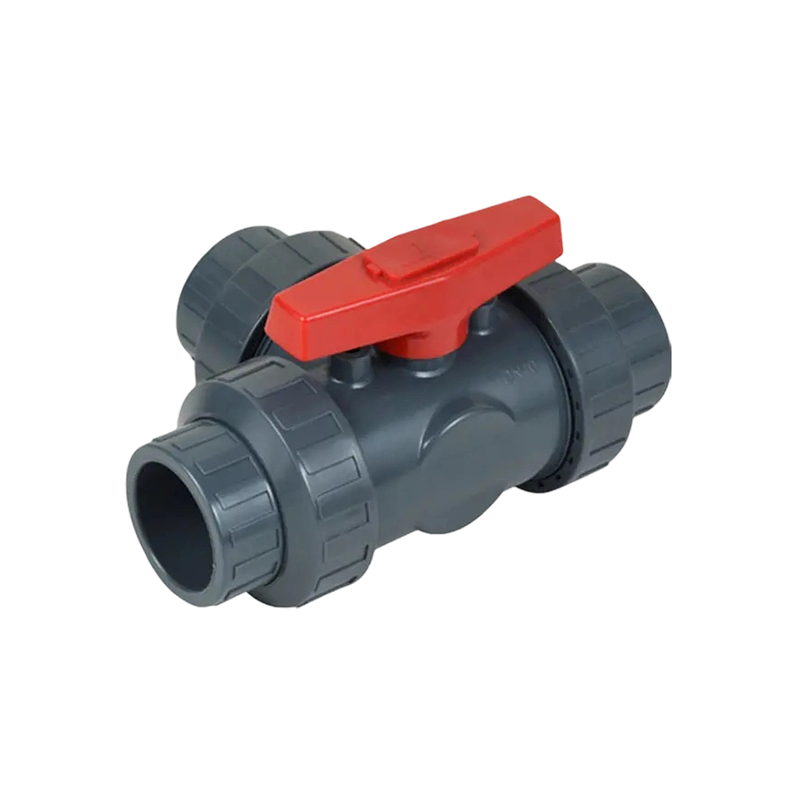

Le valvole a sfera a tre vie (tipo orizzontale) forniscono la stessa funzionalità di deviazione e miscelazione della serie a tre vie verticale, con una configurazione a sfera a forma di L e un orientamento della porta orizzontale adatto alle installazioni in cui la terza connessione deve funzionare in linea con il tubo anziché verso l'alto o verso il basso.
Caratteristiche principali:
• Parti, materiali e dimensioni corrispondono alla serie di valvole a sfera a tre vie verticali, pertanto gli impianti che specificano entrambi gli orientamenti possono mantenere standard di parti di ricambio e materiali coerenti in tutta l'installazione.
• Una sfera a forma di L dirige il flusso tra due delle tre porte alla volta, consentendo la deviazione del servizio tra linee diramate disposte orizzontalmente.
• I materiali del corpo sono disponibili in UPVC e PPH come standard, con altri materiali disponibili su richiesta per soddisfare specifici requisiti di compatibilità chimica o temperatura.
• La disposizione delle porte orizzontali è adatta ai layout delle tubazioni in cui le connessioni di diramazione verticali sono poco pratiche a causa dello spazio sopraelevato o di vincoli strutturali.
La scelta tra la configurazione a tre vie verticale e quella orizzontale dipende in gran parte dalla disposizione fisica del sistema di tubazioni e dal punto in cui deve essere posizionato il terzo punto di connessione, offrendo agli ingegneri la flessibilità di adattare la valvola nello spazio disponibile senza riprogettare il percorso della tubazione circostante.
Le applicazioni tipiche includono sistemi di deviazione di diramazioni orizzontali, linee di processo disposte lungo pareti o attraverso spazi sopraelevati ristretti e qualsiasi installazione in cui l'orientamento della porta della valvola a tre vie verticale standard non corrisponde alla geometria della tubazione disponibile. Le opzioni dei materiali in UPVC e PPH supportano sia servizi generali di acqua e prodotti chimici, sia linee di processo a temperature elevate.
