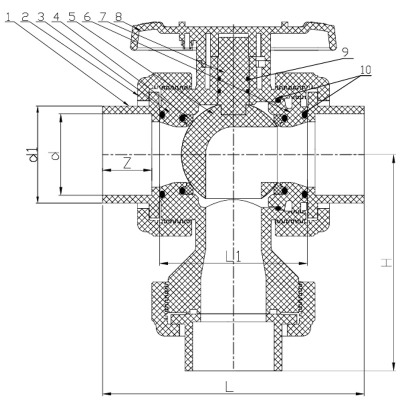

Le valvole a sfera a tre vie (tipo verticale) combinano due modelli di flusso in un unico corpo valvola, sostituendo le due valvole a sfera e il raccordo a T che un layout convenzionale altrimenti richiederebbe, il che rende le tubazioni più compatte e riduce sia il costo del materiale che lo spazio di installazione.
Caratteristiche principali:
• Un unico corpo valvola gestisce le operazioni di deviazione, miscelazione o intercettazione che altrimenti richiederebbero più valvole e raccordi, rendendo la disposizione delle tubazioni più economica ed efficiente in termini di spazio.
• Sono disponibili diverse configurazioni del foro della sfera (porta a L o porta a T) per soddisfare diverse funzioni del modello di flusso, inclusa la deviazione del flusso tra due uscite o la miscelazione del flusso da due ingressi.
• Classe PN10, con capacità di servizio a vuoto totale, che estende l'idoneità della valvola ai sistemi a pressione negativa.
• L'orientamento verticale posiziona la terza porta sulla parte superiore o inferiore del percorso, adattandosi alle installazioni in cui lo spazio laterale attorno alla tubazione è limitato.
Combinando le funzioni in un unico corpo, questa valvola riduce il numero di giunti nel sistema, riducendo così i potenziali punti di perdita rispetto a una disposizione equivalente multivalvola e multiraccordo.
Le applicazioni tipiche includono linee di processo che richiedono deviazione o miscelazione del flusso, sistemi di campionamento, operazioni di dosaggio e qualsiasi installazione in cui il risparmio di spazio e la semplificazione del layout delle tubazioni forniscono un reale vantaggio di installazione o manutenzione. Gli impianti che standardizzano valvole a tre vie per compiti comuni di deviazione o miscelazione possono anche semplificare l'inventario dei pezzi di ricambio rispetto allo stoccaggio di valvole a due vie e raccordi a T separati.
