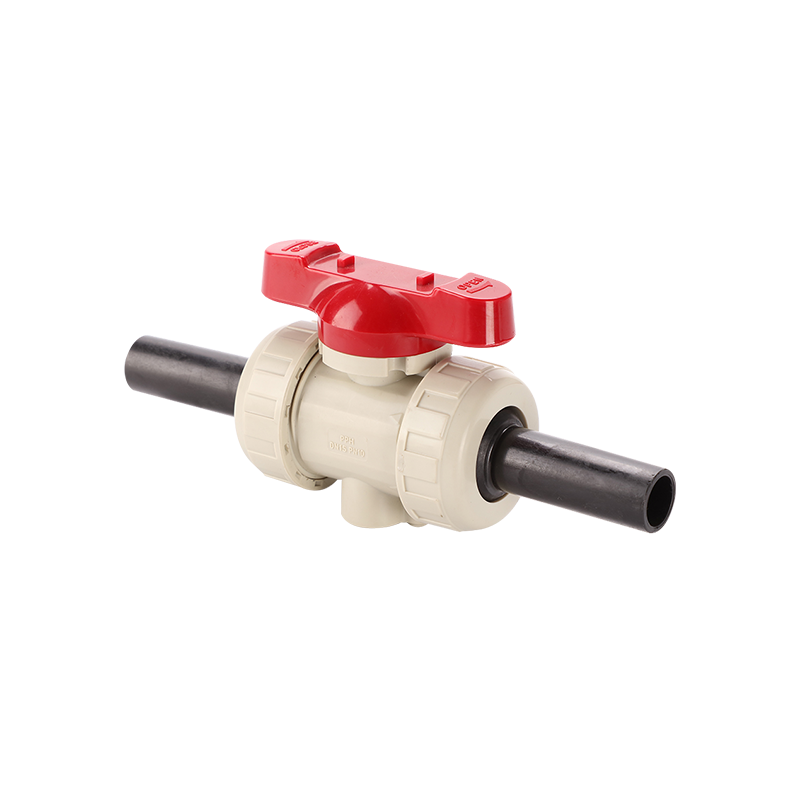

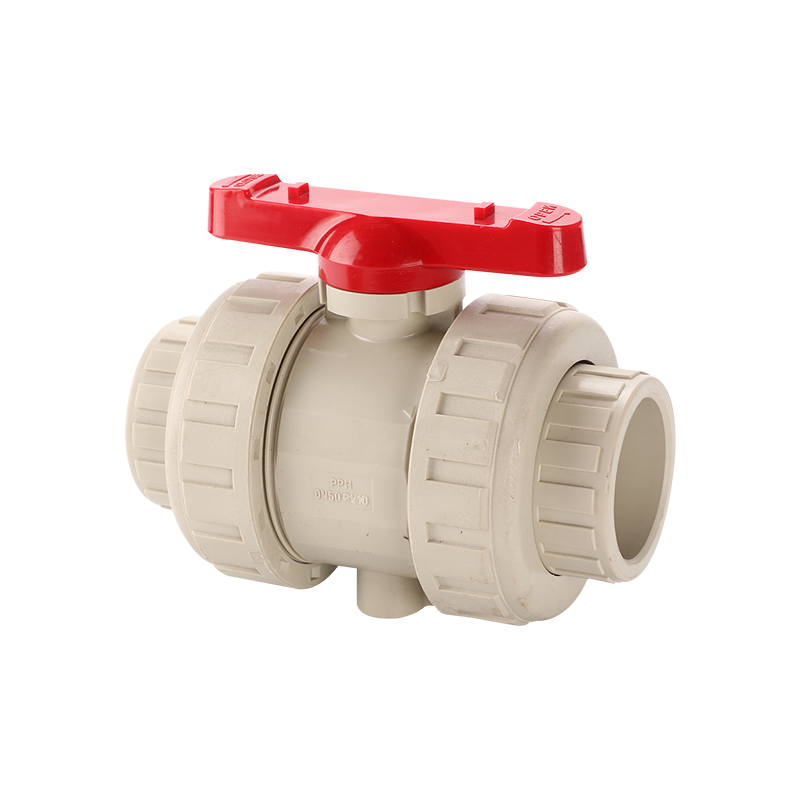

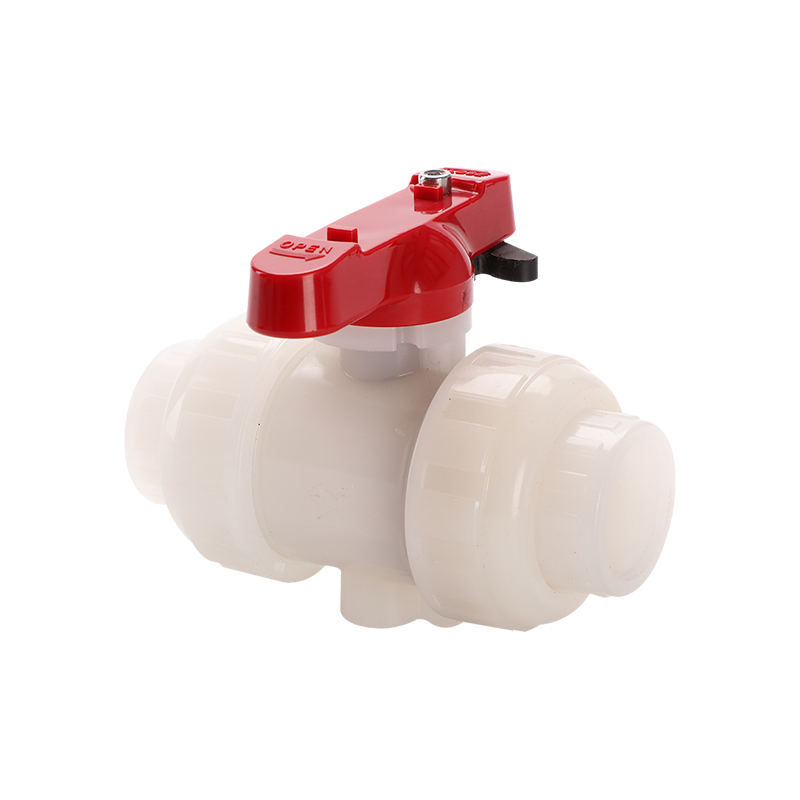

Vera valvola a sfera Union

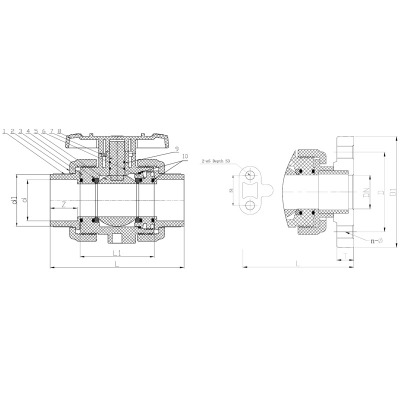

Tabella delle dimensioni (mm)

HG/DIN

ANSI/JIS

Le valvole a sfera con vero raccordo combinano un percorso del flusso a passaggio totale con un collegamento a raccordo rimovibile su entrambe le estremità, offrendo agli impianti una valvola che offre elevate prestazioni di pressione pur rimanendo facile da manutenere o rimuovere dalla linea.

Caratteristiche principali:
• Il design a passaggio totale con spessore della parete più spesso supporta valori di pressione fino a PN16 nei materiali UPVC, CPVC e PVDF.
• Un dispositivo di bloccaggio opzionale fissa la maniglia nella posizione completamente aperta o completamente chiusa per la sicurezza operativa e le procedure di blocco.
• Le dimensioni DN15-50 sono progettate per il servizio a vuoto totale, estendendo l'idoneità alle applicazioni a pressione negativa.
• La lunghezza del corpo supera i requisiti di progettazione dello standard HG, consentendo una sfera più spessa, una guarnizione in PTFE più spessa e un tappo e una filettatura interni più robusti per una maggiore durata a lungo termine.
• La valvola può essere convertita dall'azionamento manuale ad quello automatico (pneumatico o elettrico) senza sostituire il corpo, proteggendo l'investimento iniziale nell'installazione con l'evolversi delle esigenze di automazione.
• Un supporto inferiore con foro di inserimento consente di fissare la valvola a un banco o a un pannello utilizzando solo un inserto metallico, senza staffe aggiuntive.
• La rimozione della maniglia e il posizionamento delle alette sollevate nel supporto consentono uno smontaggio rapido e senza attrezzi per la manutenzione.

L'esperienza sul campo dimostra che gli errori di installazione nelle tubazioni di fabbrica possono esercitare sollecitazioni irregolari sui dadi di raccordo, causando perdite o danni nel tempo ai dadi di dimensioni maggiori. Per questo motivo, lo stile di connessione a bocchettone è consigliato per l'uso fino a DN50, con diametri maggiori meglio serviti da valvole a sfera flangiate.

Le applicazioni tipiche includono skid di processo, sistemi di trattamento dell'acqua, linee del vuoto e installazioni che possono essere successivamente automatizzate, rendendo questa valvola una scelta flessibile per gli ingegneri che desiderano la possibilità di aggiornare i metodi di attuazione senza riprogettare le tubazioni.

• Maniglia di bloccaggio
• Finecorsa – Valvola a sfera
• Estensioni dello stelo – Valvole a sfera
• Sfera ventilata – Valvola a sfera
• Estremità in HDPE
• Materiale conduttivo in polipropilene
